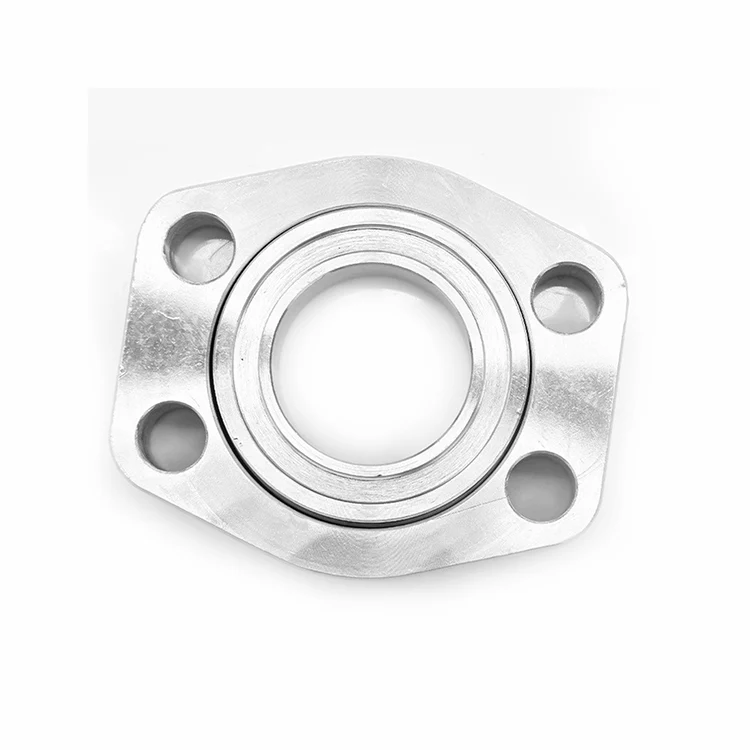

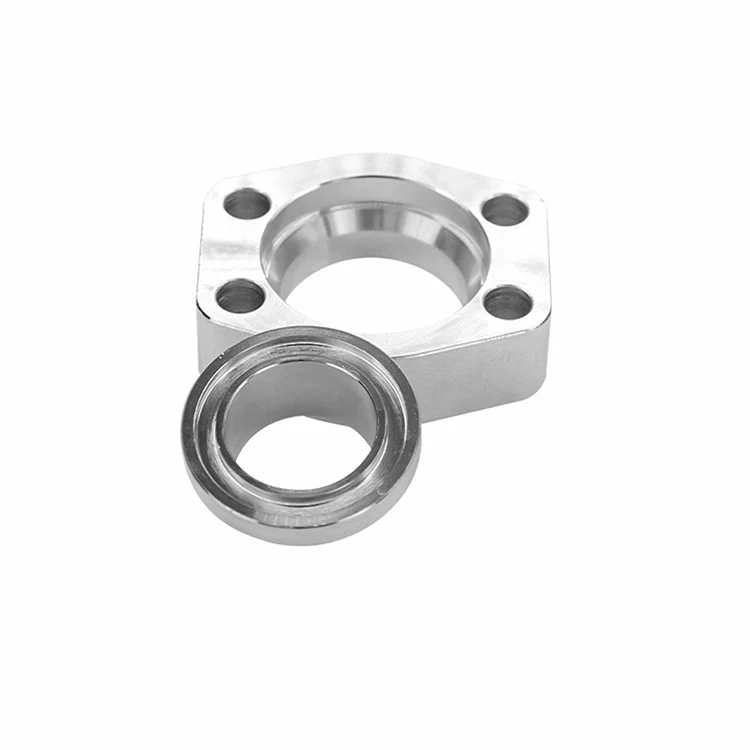

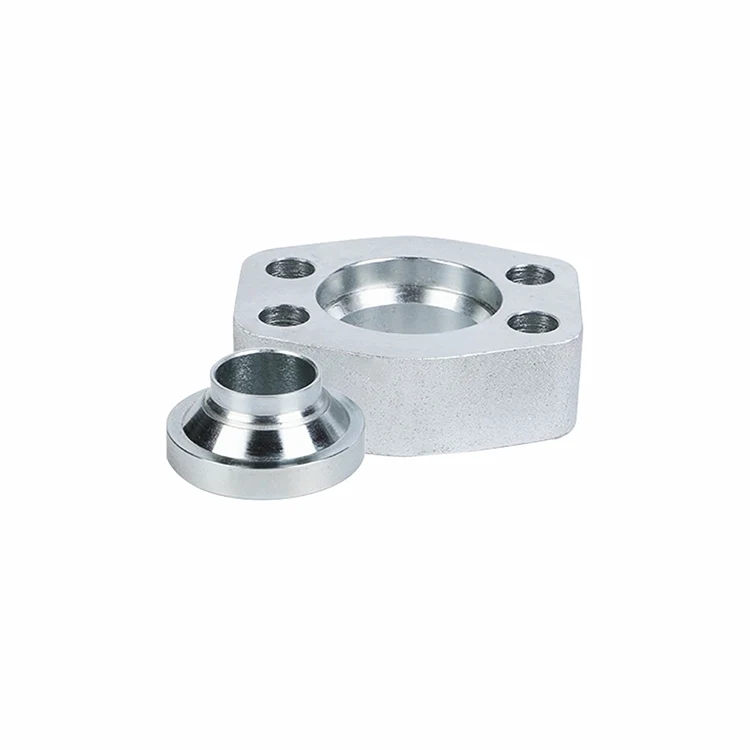

37도 경량 플랜지는 37도 테이퍼형 플레어 밀봉 표면을 특징으로 하는 비용접 유압 파이프 연결 구성요소입니다. 가용접, 전체 용접 또는 산세척이 필요 없이 고압 유압 시스템의 강철 튜브 또는 파이프 사이에 안전하고 누출 없는 조인트를 제공합니다. SAE J518 코드 61(3000 PSI) 표준에 따라 설계된 이 경량 시리즈 플랜지는 O-링 보조 씰과 결합된 37° 플레어의 금속 간 접촉을 사용하여 동적 압력 부하에서 안정적인 성능을 제공합니다. 이는 기존 용접 플랜지 시스템에 대한 비용 효율적이고 설치 친화적인 대안입니다.
유압 튜브 및 파이프를 펌프, 밸브, 실린더 및 매니폴드에 연결합니다.
내압성, 내진동성 씰 생성
유지보수를 위한 신속한 조립 및 분해가 가능합니다.
현장 용접 및 용접 후 청소가 필요하지 않습니다.
용접이 필요 없는 설치 - 가용접, 전체 용접, 산 세척이 필요하지 않습니다. 현장 인건비와 설치 시간을 최대 60%까지 절감합니다.
이중 밀봉 시스템 — 37° 금속 플레어 시트 + NBR/FKM O-링은 압력 충격 및 진동 시 이중 누출 방지 기능을 제공합니다.
가볍고 컴팩트한 디자인 — 무거운 시리즈 Code 62 플랜지에 비해 더 낮은 프로파일과 감소된 자재 무게로 모바일 장비에 이상적입니다.
범용 호환성 - SAE J518 / ISO 6162-1을 완벽하게 준수하며 모든 주요 브랜드 유압 구성 요소와 호환됩니다.
광범위한 크기 적용 범위 — 대부분의 주류 유압 라인 직경을 포괄하는 1/2"에서 최대 5" 튜브 OD까지 제공됩니다.
부식 방지 옵션 - 표준 사용을 위한 아연 도금 탄소강, 해양 및 부식 환경을 위한 304/316L 스테인리스강.
37도 경량 플랜지는 중-고압 유압 회로에 안정적이고 조립 친화적인 연결이 필요한 산업 전반에 걸쳐 널리 사용됩니다.
일반적인 응용 분야:
건설 기계 - 굴삭기, 로더, 불도저, 크레인
농업 장비 — 트랙터, 수확기, 분무기
해양 및 해양 — 선박 조향 시스템, 갑판 기계, 유압 동력 장치
산업용 유압 시스템 - 공작 기계, 프레스, 사출 성형 기계
광산 및 터널링 장비 — 지붕 지지대, 굴착 장비, 컨베이어
이동식 유압 시스템 — 지게차, 공중 작업 플랫폼, 자재 운반기
A: 경량 Code 61 플랜지는 3000 PSI 등급이며 표준 유압 응용 분야에 사용됩니다. 헤비 듀티 코드 62 플랜지는 6000 PSI 등급이며 고압, 헤비 듀티 시스템에 사용됩니다. 시스템 압력 요구 사항에 따라 선택하십시오.
A: 아니요. 37도 경량 플랜지는 무용접 설치용으로 설계되었습니다. 가용접, 전체 용접 또는 산세척이 필요하지 않아 기존 용접 플랜지에 비해 설치 시간이 최대 60% 절약됩니다.
A: 이중 밀봉 시스템 – 37° 금속 플레어 시트는 1차 금속 간 밀봉을 제공하고 NBR/FKM O-링은 압력 충격 및 진동에 대한 2차 밀봉을 제공합니다.
A: 표준 O-링은 일반 유압 오일 용도의 NBR입니다. FKM(Viton)은 고온 또는 내화학성 요구 사항에 사용할 수 있습니다. 주문 시 유체 유형과 온도 범위를 지정하십시오.
답: 그렇습니다. SAE J518 및 ISO 6162-1 표준에 따라 엄격하게 제조된 당사의 플랜지는 모든 주요 글로벌 브랜드의 Code 61 플랜지와 100% 상호 교환 가능합니다.
