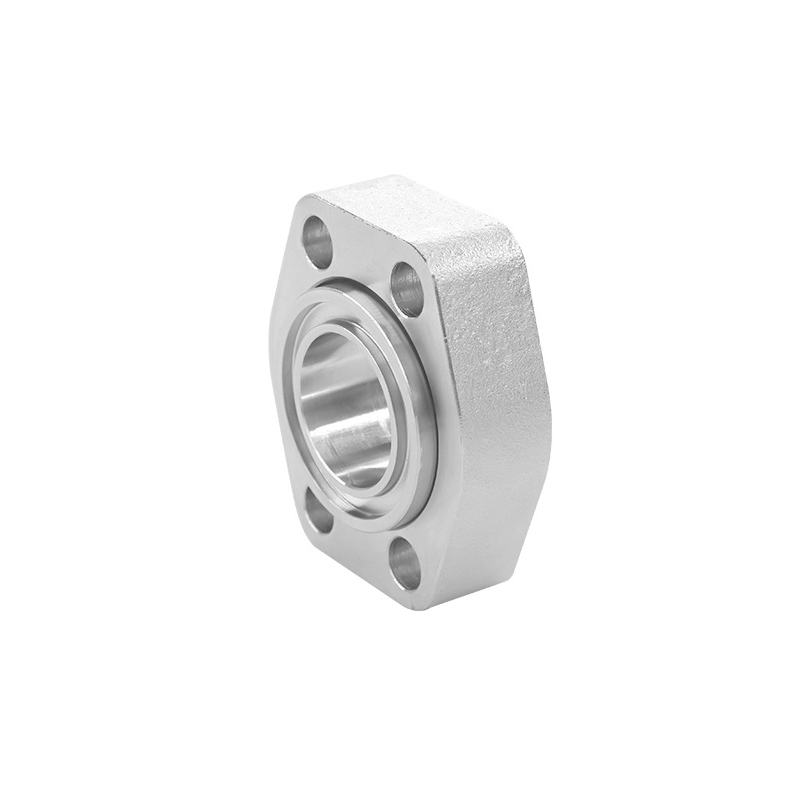

XYOON F37 플랜지는 주로 다음 두 가지 연결 기술로 구성된 비용접 플랜지 연결 시스템입니다.

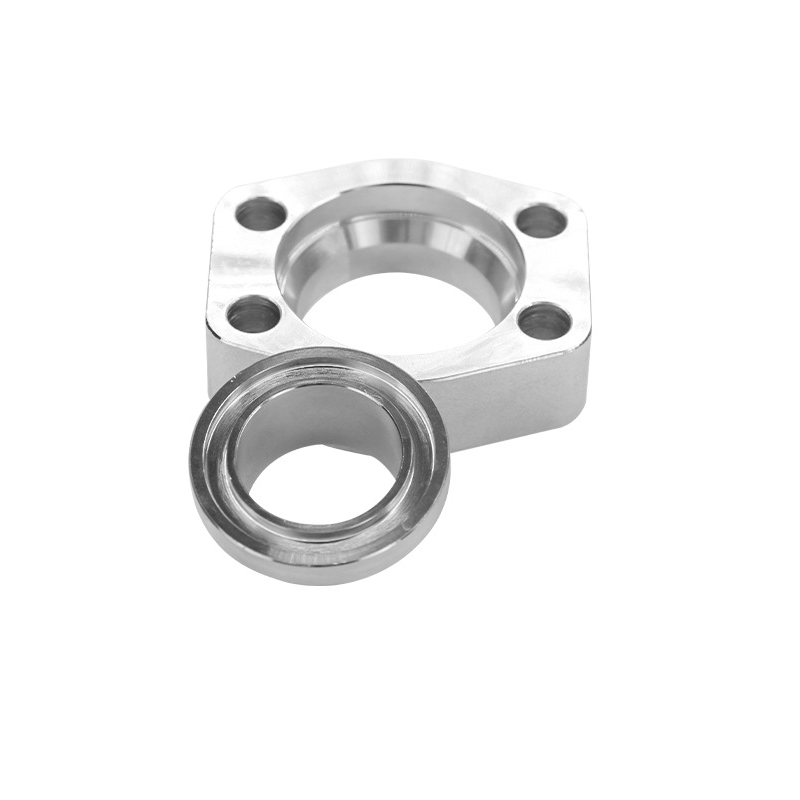

이 연결 유형에서는 디버링된 강철 튜브가 XYOON 플레어링 기술을 사용하여 37° 플레어로 냉간 성형됩니다. 탄성 밀봉을 제공하기 위해 각 강철 튜브와 플랜지 인서트 사이에 O-링이 설치됩니다. 전용 F37 밀봉 링(복합 개스킷 또는 O-링도 사용할 수 있음)이 두 플랜지 인서트 사이에 장착됩니다. 플랜지를 조이면 튜브 조인트에 고압에 강한 탄성 밀봉 구조가 형성됩니다. 이 연결 유형은 튜브-튜브 맞대기 접합 또는 튜브-포트 연결에 사용할 수 있습니다.
작동 원리:
- 궤도형 강철 튜브 성형 기술을 사용하여 튜브 끝 부분에 37° 플레어 벨 모양을 가공합니다.
- 플랜지는 플레어 콘 표면을 압축하여 연결 및 밀봉을 달성합니다.
기술적인 특징:
적용 가능한 스틸 튜브 외경: 16 ~ 165 mm (1/2" ~ 6" 플랜지)
최대 강철 튜브 벽 두께: 9mm
최대 작동 압력: 420bar
완전 무용접, 냉간 성형, 용접 결함 및 열 변형 방지
이 연결 유형에서는 고정 링(스프링으로 코팅된 분할된 스테인리스 스틸 링)이 잠금 요소로 사용됩니다. 고정 링은 강철 튜브나 어댑터의 가공된 홈에 장착됩니다. 플랜지를 조이면 플랜지 면이 고정 링을 압축하여 안전한 잠금 연결을 형성합니다. 이 연결 유형은 벌크헤드 연결, 수나사산 어댑터, 암나사산 어댑터, 용접 어댑터 및 엘보우 연결을 포함한 다양한 XYOON F37 시나리오에 적용될 수 있습니다.
플랜지 고정은 플랜지 압축 고정 링을 통해 이루어집니다.
고성능 씰링 캐리어를 사용하여 누출 없는 씰링을 실현합니다.
튜브 플레어링이 필요하지 않습니다.
사전 플레어링된 강철 튜브를 조립할 수 없는 상황
제조 능력이 제한된 근무 조건
고압 버전은 1 ¼" ~ 10"의 튜브 크기를 포괄합니다.
저압 버전(50~70bar)도 사용 가능
