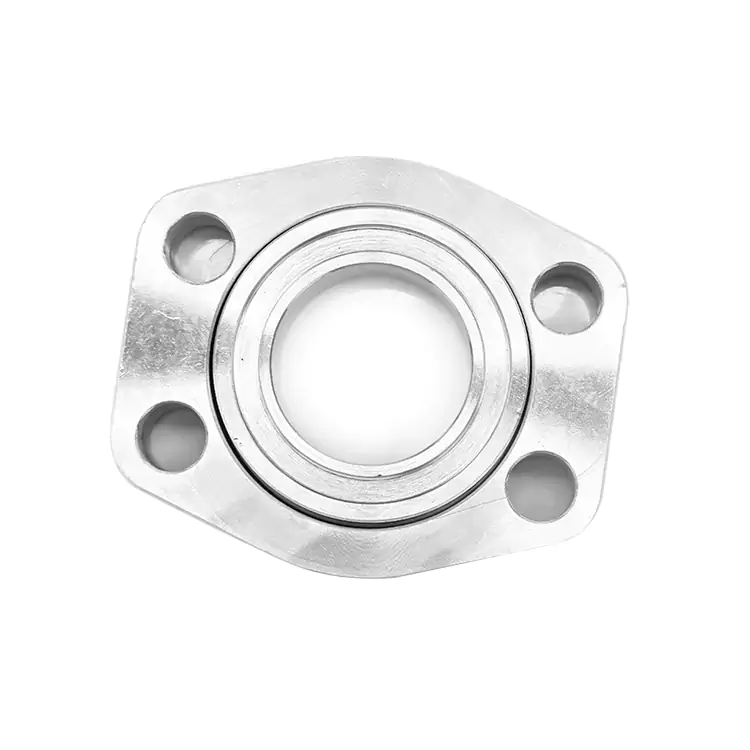

시윤전문 제조 업체 및 공급 업체입니다유압 파이프라인 이음쇠. 당사의 SAE 37도 플레어 플랜지는 일체형 단조 및 정밀 CNC 가공을 사용하여 생산됩니다. 탄소강과 304 및 316 스테인리스강으로 제공되는 이 제품은 37° 금속 대 금속 씰 구조를 활용하여 대구경, 고압 파이프라인에 대한 용접 없는 연결을 가능하게 합니다. 최대 42 MPa의 안정적인 압력을 견딜 수 있어 중장비의 고유량 유압 회로에 적합합니다. 당사의 피팅, 페룰 및 밸브 블록과 함께 완전한 패키지로 구매할 수 있어 고압 유체 배관 요구 사항에 대한 원스톱 솔루션을 제공합니다.
1. 대구경 파이프라인에 대해 용접이 없고 견고한 밀봉이 가능합니다. 기존의 대형 파이프 용접에서는 슬래그 형성과 재료 변형이 발생하여 후속 결함 감지가 필요한 경우가 많습니다. 이와 대조적으로 SAE 37° 플레어 플랜지는 표준화된 플레어형 원추형 표면의 결합을 통해 이중층 금속 씰을 형성합니다. 이를 통해 열간 작업이 필요 없고 조립이 크게 단순화되며 용접 슬래그로 인한 오일 회로 막힘이 방지됩니다.
2. 고유량, 고압 유체 전달을 안정적으로 처리합니다. 일체형 단조 플랜지 구조는 표준 소형 피팅보다 높은 강도와 더 높은 압력 등급을 제공합니다. 건설 기계 및 해양 플랫폼의 고유량 메인 오일 회로에 이상적이며 장기간의 압력 변동 및 장비 진동으로 인한 느슨해짐이나 누출로부터 안전합니다.

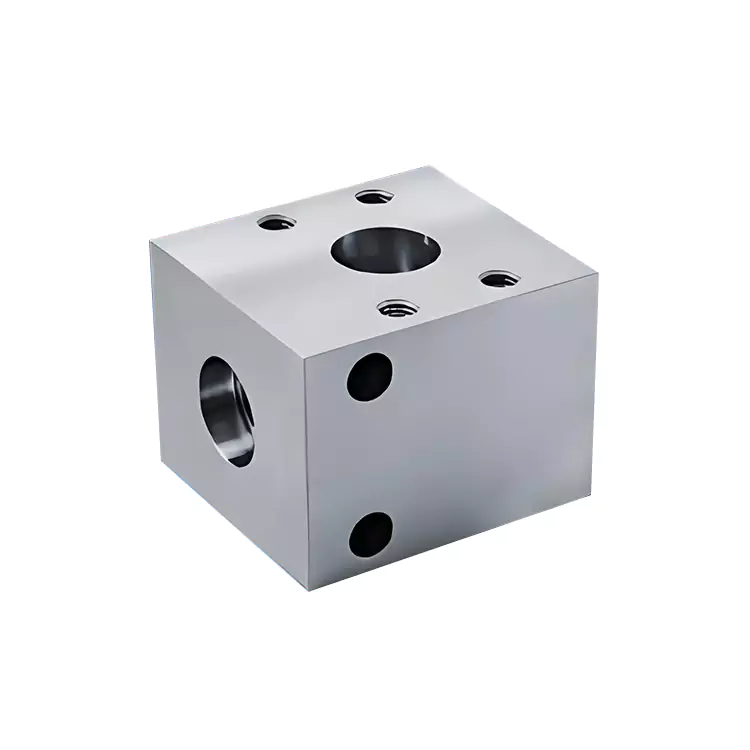

3. 파이프라인 분해, 유지 관리 및 확장을 촉진합니다. 분할 플랜지 설계를 통해 조립 및 분해가 용이하므로 유지 관리 또는 부품 교체 중에 파이프를 절단할 필요가 없습니다. 다중 포트 플랜지 블록은 직접적인 오일 흐름 분할 및 병합을 가능하게 하여 수많은 엘보와 어댑터의 필요성을 줄이는 동시에 전체 배관 레이아웃을 단순화합니다.
1. 건설 중장비: 대형 크레인, 터널 보링 기계 및 로더의 주요 유압 공급 회로; 대구경 고압 오일 라인을 위한 고정 연결 지점.
2. 해양 및 해양 플랫폼: 데크 유압 윈치, 해치 커버 유압 시스템 및 해양 시추 장비용 고압 유체 라인; 스테인리스 스틸 버전은 해수 및 염수 분무와 관련된 부식성 환경에 적합합니다.
3. 풍력 및 발전 장비: 풍력 터빈 피치 및 요 제어용 유압 시스템; 수력 터빈 및 증기 터빈용 고압 유압 제어 라인. 4. 석유, 가스, 야금 장비: 드릴링 장비용 유압 회로; 압연기 및 연속 주조 장비를 위한 고온, 고압 유체 이송 라인.
1. 조립하기 전에 SAE 37도 플레어 플랜지의 씰링 콘 표면과 플랜지 포트에서 오일과 금속 잔해물을 청소하십시오. 잔여 불순물은 씰링 표면을 손상시키고 장기간 미세 누출을 일으킬 수 있습니다. 튜빙은 미리 표준 37° 각도로 벌어져 끝면에 버나 변형이 없는지 확인해야 합니다.
2. 볼트를 대각선 패턴으로 여러 단계로 균일하게 조입니다. 한 번에 한쪽을 완전히 조이지 마십시오. 하중이 고르지 않으면 플랜지가 기울어져 씰이 제대로 작동하지 않고 누출이 발생할 수 있습니다.
3. 정상적인 작동 조건에서 6개월마다 볼트 조임 상태를 검사합니다. 해양 또는 부식성 화학 환경의 경우 간격을 3개월로 단축하고 표면에서 염분 침전물과 부식제를 즉시 제거하십시오.
4. 장기간 보관하려면 구성품을 분해하여 별도로 보관하세요. 플랜지 밀봉 표면에 방청유를 바르고 건조한 창고에 보관하여 콘 표면 부식으로 인해 향후 밀봉 성능이 저하되지 않도록 하십시오.
A: 그렇습니다. 표준 절차에 따라 분해 및 재조립하면 여러 번 재사용할 수 있습니다. 플랜지 본체와 플레어형 튜브 끝 부분에 충격 손상이 없으면 밀봉 성능이 크게 저하되지 않습니다.
A: 장기간 사용은 권장되지 않습니다. 탄소강은 녹 저항성이 낮고 해안 염수 분무 환경에서 쉽게 부식됩니다. 해양 프로젝트의 경우 316 스테인리스강 버전이 선호됩니다.
A: 예, 완전히 상호 교환 가능합니다. 이 제품은 SAE J514 치수 표준을 엄격하게 준수하며 시중에서 판매되는 동일한 사양의 배관 액세서리와 호환됩니다.
A: 표준 모델은 42 MPa의 안정적인 작동 압력을 지원합니다. 초고압 응용 분야의 경우 두꺼워지고 강화된 비표준 플랜지 블록을 맞춤 제작할 수 있습니다.
A: 아니요. 원뿔형 표면을 사용하는 금속 간 하드 씰이면 충분합니다. 오일 회로에 들어가는 PTFE 테이프는 정밀 밸브 구성 요소를 막아 잠재적으로 시스템 오작동을 일으킬 수 있습니다.
