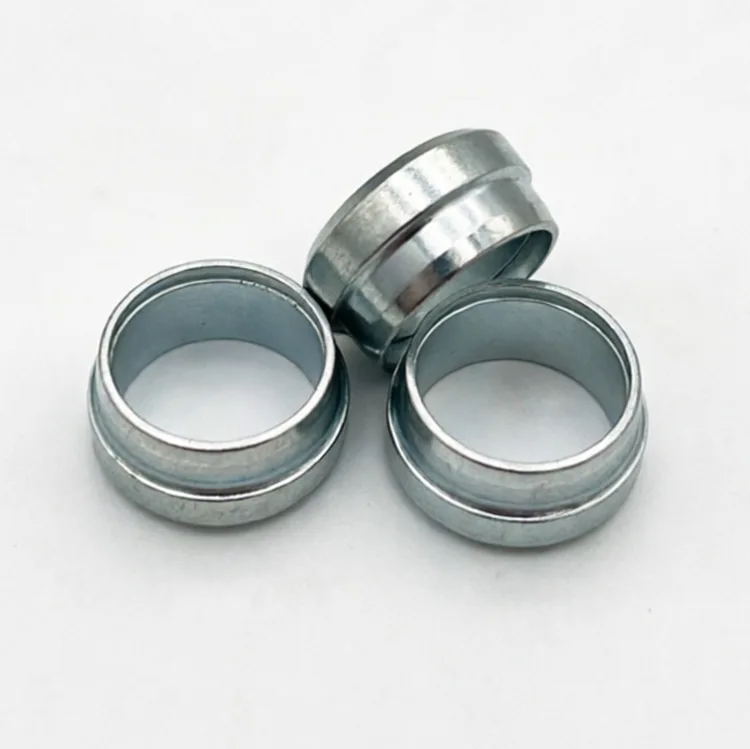

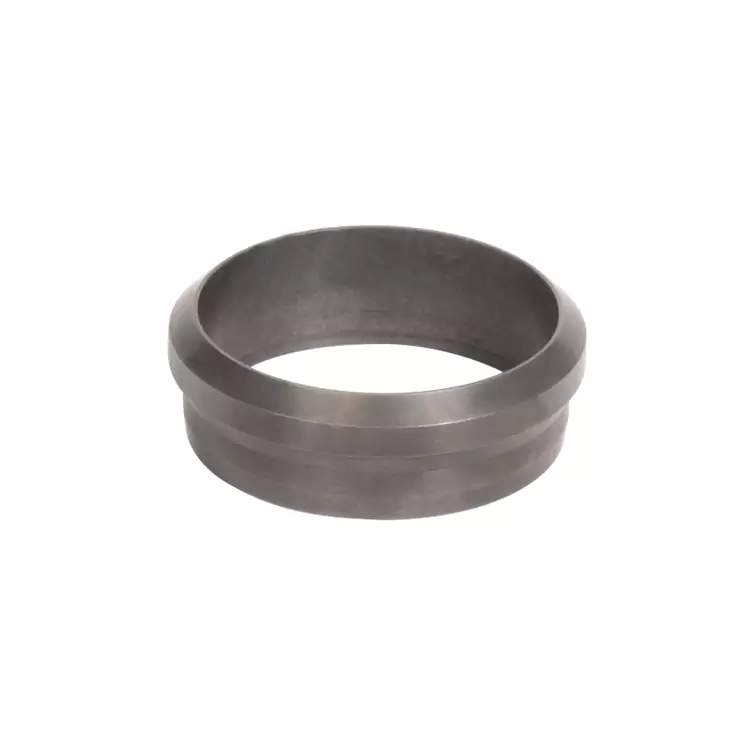

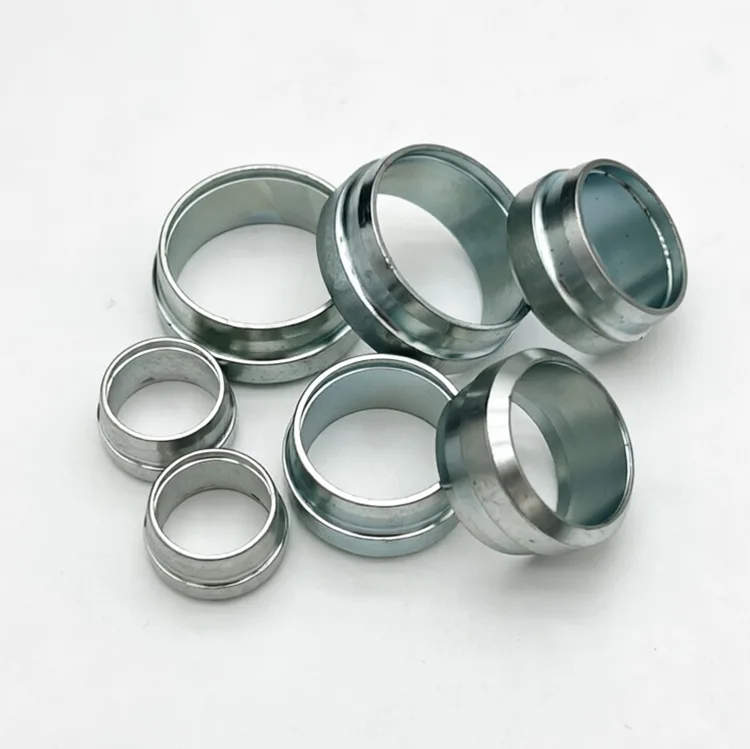

경량 유압 파이프라인 페럴

XYOON L 시리즈 커팅 링은 DIN 2353 24° 콘 튜브 피팅용으로 특별히 제작된 바이트형 커넥터로, 벽이 얇은 이음매 없는 강철 튜브 전용으로 설계되었습니다. 조이면 경량 유압 파이프라인 페룰이 튜브 외벽에 방사형으로 압축되고 균일하게 물려 용접, 플레어링 또는 실런트 없이 누출 방지, 진동 방지 금속 대 금속 밀봉을 생성합니다. 이는 16~25MPa 정격 시스템을 위한 가볍고 비용 효율적이며 유지 관리 친화적인 연결 솔루션이며 기존 DIN 표준 피팅 어셈블리에 직접 장착됩니다.

핵심 가치 및 주요 차별화 요소

우리는 또 다른 표준 페룰을 만든 것이 아니라 실제 얇은 튜브 오류 모드에 맞게 최적화했습니다.

튜브 균열 방지 블레이드 프로파일

커팅 엣지는 날카로운 날 모서리 대신 둥근 원호 형상을 특징으로 하여 튜브 재료를 자르지 않고 360°에 걸쳐 균일하게 튜브 벽을 관통합니다. Φ8×1mm 얇은 벽 튜브에 대한 현장 테스트에서는 균열률이 0.1% 미만이고 인발 강도가 업계 평균보다 30% 높은 것으로 나타났습니다.

경량 설계, 전체 시스템 비용 절감

DIN 2391 정밀 얇은 벽 튜브와 일치하는 각 페럴의 무게는 동급 S 시리즈 헤비 페럴보다 28% 가볍습니다. 더 얇은 튜브와 결합하면 전체 정격 압력 성능을 유지하면서 전체 배관 자재 비용을 25~30% 절감할 수 있어 대량 OEM 생산에 이상적입니다.

일관된 배치 간 성능

모든 페룰은 제어된 대기 케이스 경화를 거치며, 표면 경도는 HRC 58~62로 유지되고 케이스 깊이는 0.1~0.15mm로 정밀하게 제어됩니다. 생산 배치 간의 성능 차이는 2% 이하이므로 대량 조립 시 예상치 못한 일이 발생하지 않습니다.

경량 유압 파이프라인 페룰의 응용 및 실제 프로젝트 사례

일반적인 사용 사례

CNC 기계, 자동화 생산 라인 공압 회로, 섬유 기계 유압 배관, 식품 및 음료 운반 라인, 냉각수 시스템, 계측 제어 라인, 경화학 공정 배관을 위한 중앙 집중식 윤활 시스템.

자주 묻는 질문

Q1: Light Duty 유압 파이프라인 페룰을 진동이 일정한 장비에 사용할 수 있습니까?

답: 그렇습니다. 당사의 최적화된 바이트 프로파일은 정격 압력 하에서 진동 저항에 대한 DIN 표준을 충족하며 자동화 장비 및 공작 기계에서 안정적으로 작동합니다. 강한 충격과 고압 펄스 응용 분야의 경우 무거운 S 시리즈 페룰을 대신 권장합니다.

Q2: 다른 브랜드의 L 시리즈 튜브 피팅과 호환됩니까?

답: 그렇습니다. 이 제품은 DIN 2353 L 시리즈 치수에 따라 엄격하게 제조되었으며 누출이나 맞춤 문제 없이 모든 브랜드의 표준 24° 원추형 조명 시리즈 피팅과 직접 혼합될 수 있습니다.

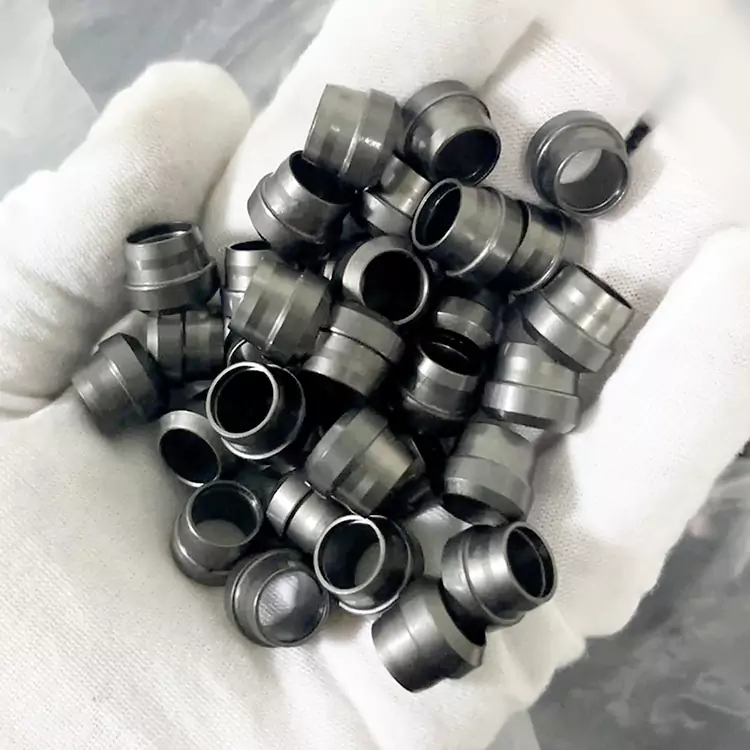

Q3: 스테인레스 스틸 라이트 페룰을 바닷물에 사용할 수 있습니까?

A: SS304는 공식 부식이 발생할 수 있으므로 장기간 해수에 노출되는 경우 권장되지 않습니다. 해양 및 해수 환경의 경우 우수한 내염화물성을 위해 SS316L 스테인레스 스틸을 권장합니다.

Q4: 벽이 얇은 튜브에 L 시리즈 광 페룰을 올바르게 설치하는 방법은 무엇입니까?

A: 튜브 끝이 정사각형이고, 버가 없고 깨끗한지 확인하십시오. 튜브를 피팅 본체에 완전히 삽입합니다. 너트를 손으로 단단히 조인 다음 렌치를 사용하여 손으로 조인 것보다 1/4~1/2바퀴 더 조입니다. 벽이 얇은 튜브의 경우 튜브 변형을 방지하기 위해 지나치게 조이지 마십시오. 일관된 조립을 위해서는 토크 렌치를 사용하는 것이 좋습니다.

Q5: L 시리즈 페룰을 표준 벽 튜브와 함께 사용할 수 있습니까?

A: L 시리즈 페룰은 벽이 얇은 튜브용으로 특별히 설계되었습니다. 표준 벽 두께 튜브의 경우 표준 튜브 치수에 대해 최적의 바이트 깊이와 밀봉 성능을 제공하는 S 시리즈 헤비 페룰을 권장합니다.
