강성 파이프 유압 피팅

전통적인 용접 강성 배관에는 인증된 용접공과 열간 작업 허가가 필요하며 내부 오염 및 용접 피로 실패의 위험이 높습니다.

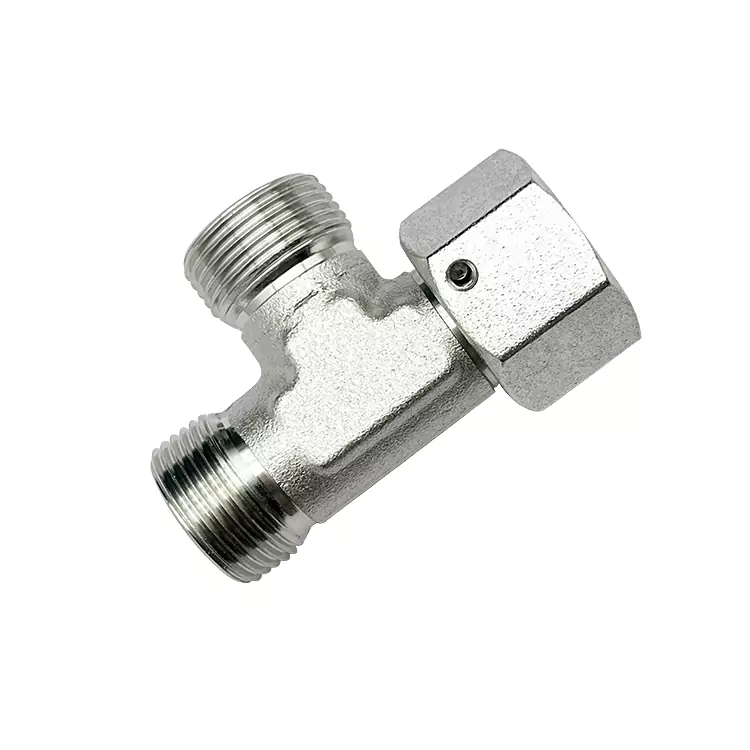

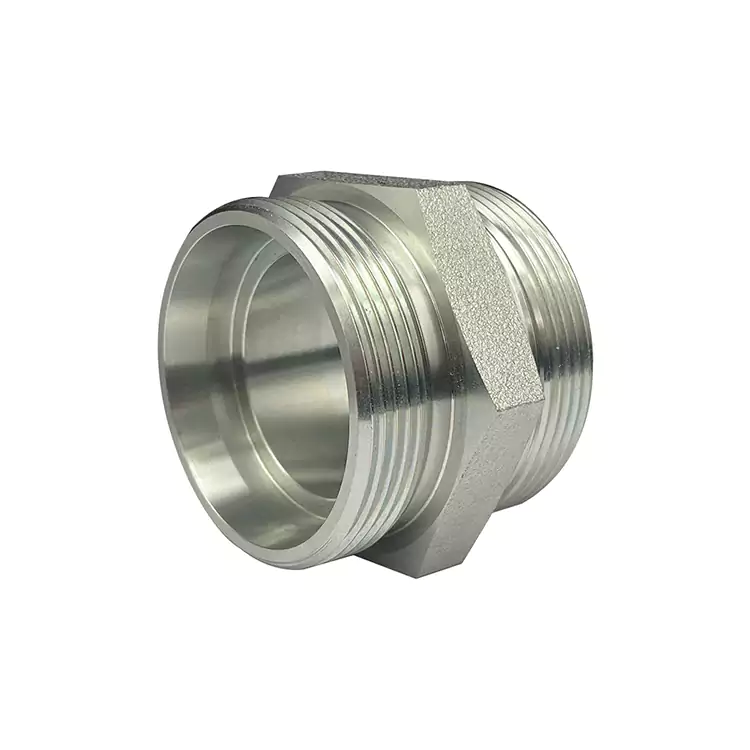

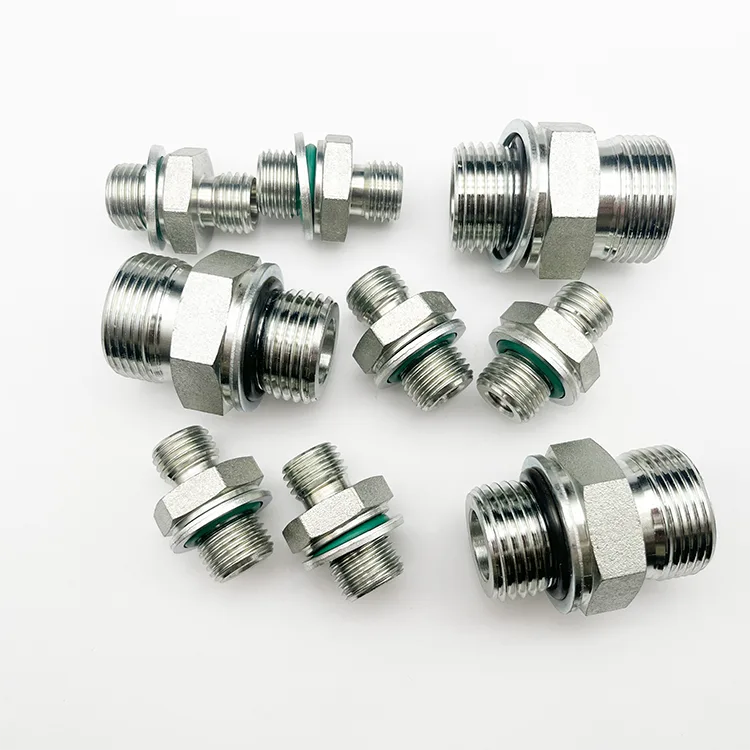

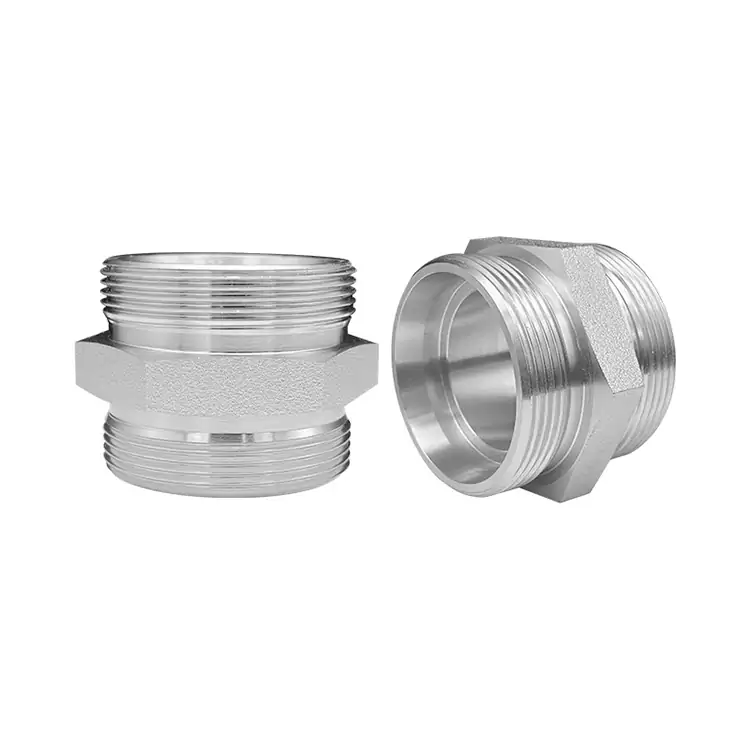

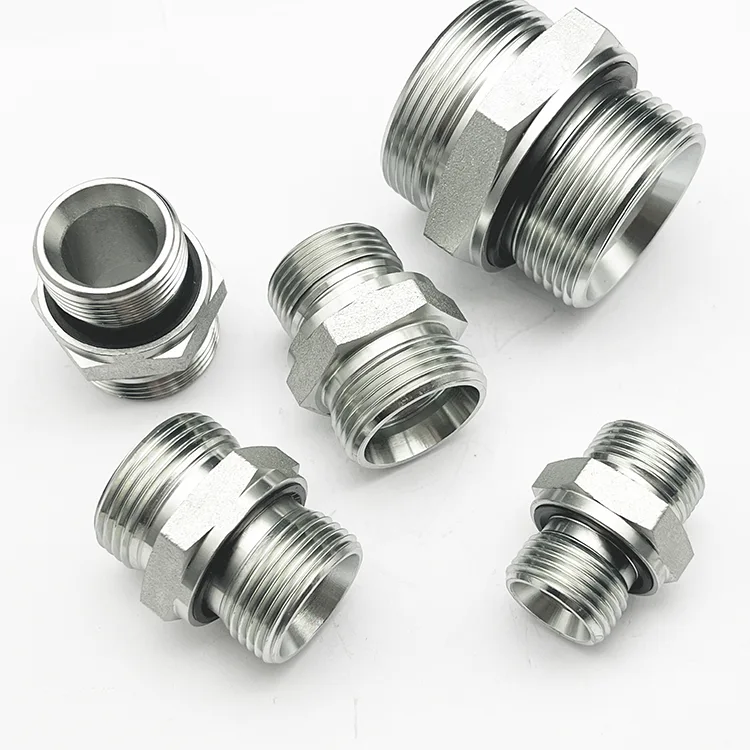

XYOON 강성 파이프 유압 피팅은 무봉제 강철 튜빙을 위한 정밀 가공 커넥터로 바이트형 압축, 용접 가능 및 37° 플레어 구성으로 제공됩니다. 바이트형 설계는 용접을 완전히 제거하여 고정된 중공업 배관 시스템을 위한 빠르고 깨끗하며 누출 방지 조립을 가능하게 합니다.

핵심 장점

60% 더 빠른 설치: 바이트형 설계에는 표준 렌치만 필요합니다. 용접 장비나 인증된 용접공이 필요하지 않아 현장 인력과 가동 중단 시간이 대폭 단축됩니다.

내부 오염 제로: 튜브 내부에 용접 슬래그나 산화물 스케일이 갇히지 않아 펌프/밸브 손상 위험이 제거됩니다. 용접 후 플러싱이 필요하지 않으며 고순도 회로에 이상적입니다.

1M+ 임펄스 사이클 수명: 정밀 접지 씰링 시트는 지속적인 진동과 압력 맥동을 견디며 용접 조인트보다 피로 저항이 더 좋습니다.

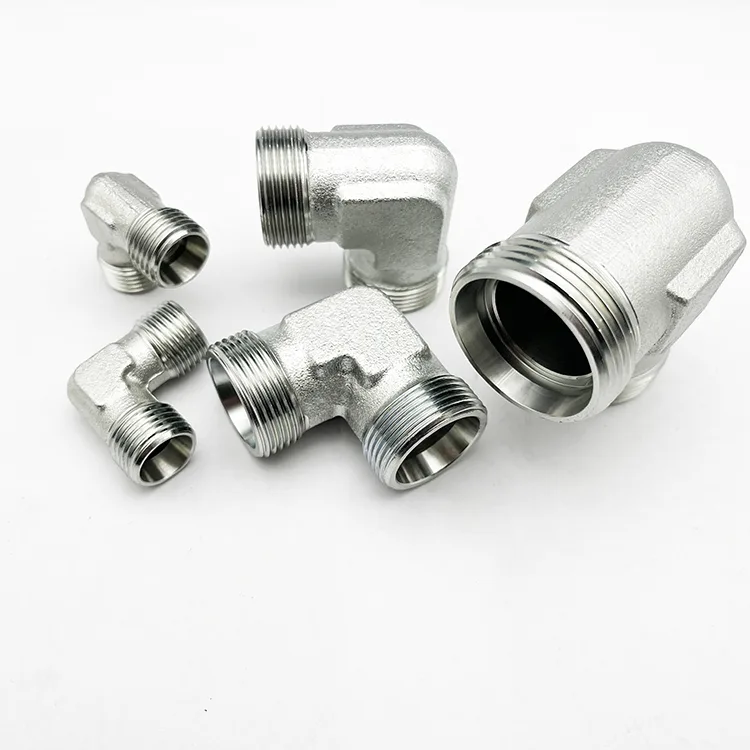

전체 구성 범위: 직선형 커넥터, 엘보우, 티, 리듀서, 격벽, 플러그 및 캡 등 모두 일관된 품질로 단일 공급업체에서 공급됩니다.

재사용 및 유지 관리 가능: 바이트형 피팅은 반복적인 분해 및 재조립을 지원하므로 시스템 수정 및 일상적인 유지 관리가 빠르고 저렴합니다.

기술 사양

강성 파이프 유압 피팅의 적용 분야

제철소 유압 시스템, 해양 엔진실, 식품 가공 라인, 발전소 유압 스테이션, 사출 성형 하드 라인, 야금 장비.

인증 및 품질 보증

보유 인증:

ISO 9001:2015 – 품질경영시스템 인증

CE PED – EU 압력 장비 지침 준수

ROHS 및 REACH – 준수 재료

EN 10204 3.1 – 요청 시 재료 테스트 보고서 제공

품질 관리 프로세스:

원료 스펙트럼 분석 및 치수 검증.

매 시간마다 진행 중인 차원 감사. 100% 실 통과/불진행 게이지 확인.

씰링 표면 프로파일 및 거칠기 검사.

배치당 100% 압력 테스트.

도금 결함 및 표면 마감에 대한 최종 육안 검사.

공장 합격률은 지속적으로 99.8% 이상입니다. 고유한 배치 번호로 완벽한 추적이 가능합니다.

판매 후 지원 및 보증

제조 결함에 대해 12개월 보증.

설치 안내, 피팅 선택, 시스템 호환성 확인을 위한 이메일, 전화 또는 영상 통화를 통한 기술 지원.

배치 추적성 – 각 배치에 대해 보관된 생산 기록입니다.

신속한 재공급 – 표준 크기 재고; 사용자 정의 크기는 영업일 기준 15-20일입니다.

무료 샘플 – 고객 확인을 위해 요청 시 제공됩니다.

24시간 문의응답.

자주 묻는 질문

Q1: 바이트형, 용접형, 37° 플레어형 피팅의 차이점은 무엇입니까?

A: 바이트형(DIN 2353)은 용접이 필요하지 않습니다. 조일 때 페룰이 튜브 벽에 바이트되어 빠르고 깔끔한 조립에 이상적입니다. 용접 가능한 피팅은 튜브 끝 부분에 용접되어 고온 시스템의 영구 연결에 적합합니다. 37° 플레어(SAE J514)는 북미 유압 시스템에서 일반적으로 사용되는 플레어형 튜브 끝과 너트를 사용합니다. 시스템 표준 및 설치 기본 설정에 따라 선택하십시오.

Q2: 바이트형 피팅은 분해 후 재사용이 가능한가요?

A: 피팅 본체와 너트는 재사용할 수 있습니다. 그러나 페룰은 초기 설치 중에 영구적으로 변형되므로 안정적인 밀봉을 보장하기 위해 재조립 시 새 것으로 교체해야 합니다.

Q3: 견고한 파이프 피팅의 최대 작동 압력은 얼마입니까?

A: 탄소강 헤비 시리즈 피팅의 정격은 최대 630bar입니다(크기에 따라 다름). 스테인레스 스틸 피팅의 정격은 최대 400bar입니다. 항상 튜브 벽 두께와 피팅 사양을 기준으로 압력 등급을 확인하십시오.

Q4: 강성 파이프 유압 피팅은 다른 제조업체의 튜브와 호환됩니까?

답: 그렇습니다. DIN 및 SAE 표준에 따라 제조된 당사의 피팅은 필요한 치수 공차를 충족하는 모든 심리스 강철 튜빙과 완벽하게 호환됩니다. 최적의 성능을 위해서는 정밀 냉간 압연 이음매 없는 튜브를 사용하는 것이 좋습니다.

Q5: 맞춤형 크기와 비표준 구성을 지원합니까?

답: 그렇습니다. 우리는 고객 도면 및 사양을 기반으로 맞춤형 크기, 특수 재료 및 비표준 구성을 지원합니다. 귀하의 요구사항에 대해서는 당사 기술팀에 문의하시기 바랍니다.
