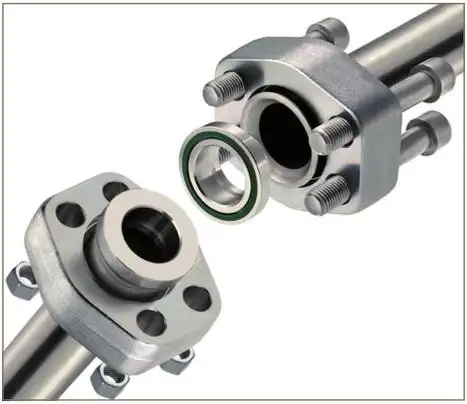

XYOON 플레어링 기술은 고압 유압 배관 시스템을 위해 Ningbo XYOON Machinery가 독자적으로 개발한 무용접 냉간 성형 파이프 연결 기술입니다. 국제적으로 진보된 파이프 연결 공정을 기준으로 벤치마킹된 이 제품은 고압 및 고진동 작동 조건에서 전통적인 용접 플랜지의 업계 문제점(높은 누출율, 긴 건설 주기 및 다양한 안전 위험)을 해결합니다. 중국 중공업, 에너지 및 운송 부문의 고신뢰성 유체 운송 시나리오를 위해 특별히 개발된 이 제품은 중국의 주류 산업용 배관의 운영 요구 사항을 완벽하게 수용합니다.
냉간 성형은 용접 열원, 용접 슬래그 및 산화물 스케일을 제거하여 열 응력 및 응력 부식의 위험을 제거합니다.
시스템 세척 시간이 60% 이상 단축되어 배관 청결도가 크게 향상되었습니다.
화염 작업이 없어 가연성 및 폭발성 환경에서도 안전한 시공이 가능합니다.
정격 작동 압력은 최대 **420bar(6,000psi)입니다.
펄스 피로 수명이 100만 사이클을 초과하는 4볼트 균일 잠금 구조.
지속적인 고주파 진동에도 느슨해짐이나 누출이 없으며, 나사산 및 용접 연결보다 신뢰성이 뛰어납니다.
SAE J518(코드 61/62) 및 ISO 6162를 포함한 국제 표준을 지원합니다.
중국의 JB/ZQ 4187 산업 표준과 호환됩니다. 설치 치수는 1:1 상호 교환 가능합니다.
파이프 직경 적용 범위: 16mm – 165mm(맞춤형 기계는 최대 273mm).
최대 벽 두께: 9mm; 탄소강, 316L 스테인리스강 및 기타 재료와 호환됩니다.
XYOON 플레어링 기술은 내부에서 생산된 일련의 플레어링 장비를 통해 자체 개발한 궤도 냉간 플레어링 성형 공정을 사용합니다. 가공 공정은 표준화된 5가지 단계로 구성됩니다.
1. 냉간성형 공정에 적합한 이음매 없는 정밀강관을 선택하고, 탄소강, 스테인레스강 및 기타 재료를 지지합니다.
2. 배관을 정밀하게 절단하고 끝단 버를 제거하여 배관 끝단 청소 및 전처리를 완료합니다.
3. 전용 플레어링 장비를 사용하여 콜드 오비탈 플레어링을 수행하여 플레어된 끝면의 평탄도와 구조적 강도를 보장합니다.
4. 국내에서 생산된 맞춤형 플랜지, 콘 슬리브 중간체 및 고성능 씰로 사전 조립을 완료합니다.
5. 사양에 따른 정격 토크로 연결 볼트를 교차 조여 전체 배관 연결을 완료합니다.
이 기술은 야금, 석유화학, 항공우주 분야에 광범위하게 적용되는 중국 전역의 여러 주요 엔지니어링 프로젝트에 배포되었습니다. 풍력 장비 유압 배관, 야금 중공업 유체 시스템, 석유화학 운송 파이프라인 및 기타 시나리오에 사용되며 국내 산업 프로젝트의 현지화된 건설 및 운영 및 유지 관리 요구 사항에 맞게 조정됩니다.
