유압 시스템에서 누출은 강철 튜브 자체에서는 거의 문제가 되지 않으며 연결 지점에서 문제가 됩니다. 수십 년 동안 ISO 8434 / DIN 2353에 따라 제작된 24° 바이트형 피팅이 업계 기본값이었습니다.
XYOON EO 피팅 제품군의 핵심 구성원인 누출 없는 EO-2 기술은 전통적인 바이트형 피팅을 대중화시킨 모든 것(절단 링 연결 및 매우 간단한 조립)을 유지하는 동시에 보다 안정적인 밀봉과 열악한 작동 조건에 대한 더 나은 내성을 제공합니다. 이 기사에서는 구매자, 장비 유지 관리 팀 및 튜브 가공 작업장을 위한 참고 자료로서 구조적 수준에서 둘 사이의 실제 차이점을 분석합니다.
전통적인 바이트형 피팅(절단 링 피팅이라고도 함)은 금속과 금속을 밀봉합니다. 조립하는 동안 절단 링의 경화된 절단 모서리가 강철 튜브의 외벽에 물려 밀봉 링을 형성하는 동시에 튜브가 빠지지 않도록 단단히 고정합니다. 용접이나 나사산, O-링이 필요 없는 컴팩트한 디자인으로 설치에는 렌치 2개만 있으면 됩니다. 이것이 바로 공작 기계, 사출 성형 기계, 공기 압축기 및 이동식 유압 장비의 표준 장비가 된 이유입니다.
그러나 금속 대 금속 설계는 "물림 품질"에 전체 밀봉 부담을 줍니다. 일상적인 생산에서는 네 가지 실패 모드가 계속 반복됩니다.
· 지나치게 조인다.축 방향 정지가 없으면 과도한 토크로 인해 커팅 링이 변형되거나 균열이 생기고 피팅에 오일이 스며들기 시작합니다.
· 사전 조립된 본체가 마모되었습니다. 사전 조립 본체가 마모되거나 변형되면 배치 전반에 걸쳐 조립 스크랩이 발생하고 장비가 서비스에 들어간 후에야 결함이 표면화되는 경우가 많습니다.
· 경험에 의한 점검.절단 링이 충분히 깊게 물렸는지 여부는 전적으로 눈과 느낌으로 판단하므로 다양한 교대 근무자와 작업자에 대한 표준화가 매우 어렵습니다.
· 수리비용이 높다.피팅 콘과 커팅 링은 금속과 직접 접촉하여 마모, 변형 및 피로 손상을 초래합니다. 일단 손상되면 튜브는 일반적으로 피팅과 함께 교체되어야 합니다.
EO-2 피팅의 또 다른 중요한 혁신은 조립 단순화, 검사 및 제어 용이성, 유지 관리 비용 절감 등의 눈에 띄는 개선 사항에 있습니다. 이것이 바로 이 피팅을 인기 있는 차세대 제품으로 만든 이유입니다.
기존 커팅 링과 달리 XYOON EO-2는 피팅 본체와 튜브 외벽 사이에 장착된 금속 스톱 링에 가황 처리된 내유성 고무 씰을 구조적으로 제공하여 금속 간 피팅에 존재하는 유일한 누출 경로를 차단합니다. 양방향 밀봉이 가능합니다. 튜브 내부에 가압된 유체가 포함되어 있으며 라인의 압력이 떨어질 때 공기가 시스템으로 유입되는 것을 방지합니다. 더 중요한 것은 유체 압력에 비례하여 밀봉 효과가 증가하므로 고압 조건에서도 탁월한 밀봉 효과를 제공한다는 것입니다. 동시에 씰은 정압 영역에서 작동하며 동적 마모가 발생하지 않아 사용 수명이 매우 깁니다.
기존 커팅 링과 달리 XYOON EO-2는 조립 조임 중 축 위치 지정을 위한 금속 스톱 링을 구조적으로 제공하여 바이트형 피팅에서 쉽게 발생하는 과도한 조임을 방지하고 커팅 링을 비활성화하고 누출을 유발합니다. 조립자는 느낌으로 토크를 추측하는 대신 확실한 엔드 스톱을 느끼므로 조립 신뢰성이 크게 향상됩니다.
XYOON EO-2 피팅은 여전히 ISO 8434/DIN 2353 표준을 준수하며 기존 바이트형 피팅과 완전히 호환되므로 적응성이 크게 향상됩니다. 기존 배관 레이아웃, 예비 부품 재고 및 조립 습관은 모두 그대로 유지되며 공장에서는 전체 기계를 재설계하지 않고도 피팅별로 전환할 수 있습니다.
절삭 날이 강철 튜브에 충분히 깊게 물릴 수 있도록 하기 위해 기존 바이트 유형 피팅은 일반적으로 사전 조립된 본체와 사전 조립이 필요하며 해당 본체를 자주 검사해야 합니다. 마모되거나 변형된 제품을 사용하면 배치 전체가 폐기됩니다. XYOON EO-2는 구조적으로 사전 조립 본체가 내장되어 있습니다. 즉, 스톱 링의 내부 원뿔이 커팅 링의 사전 조립 본체 역할을 합니다. 이상적인 치수 정확도와 경도를 갖춘 스톱 링은 조립 스톱 역할과 커팅 링용 사전 설정 도구 역할을 하여 적절한 결과를 보장하면서 조립을 더 쉽게 만듭니다.

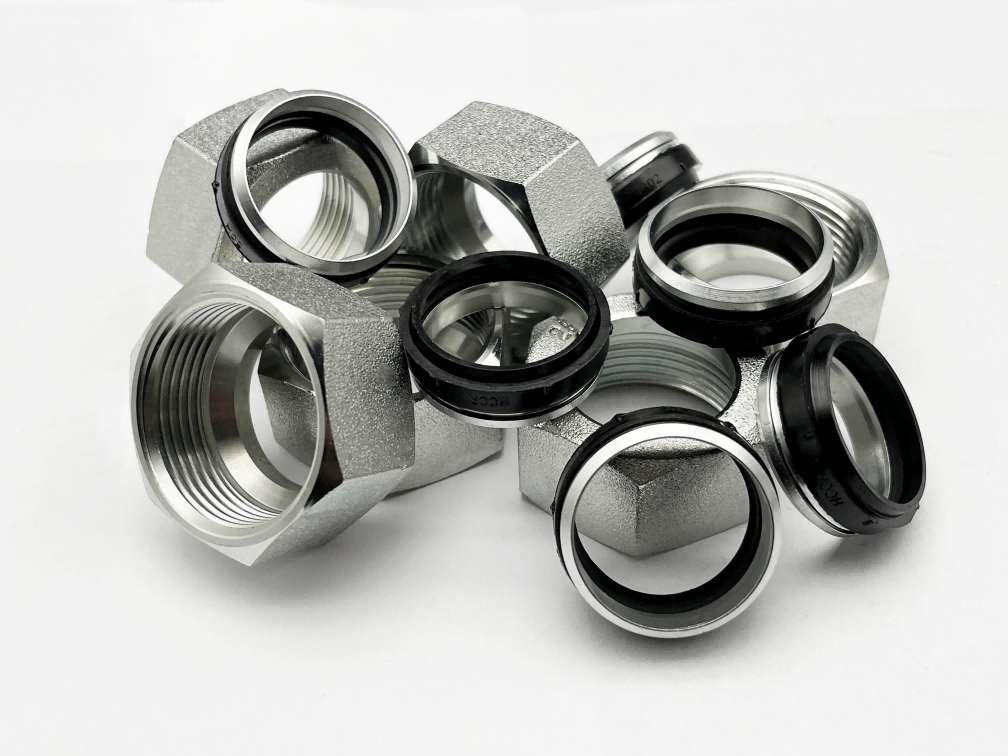

기존 커팅 링과 달리 XYOON EO-2는 탄성 씰, 스톱 링 및 커팅 링을 스톱 링 외부 링의 고무를 통해 너트의 내부 나사산에 접착하여 기능 너트라는 단일 유닛을 형성합니다. 이는 조립 중에 피팅 부품이 흩어지는 것을 방지하고 조립 효율성을 크게 향상시킵니다.
XYOON EO-2는 절단 링의 사전 조립을 확인하기 위한 간단하고 신뢰할 수 있는 기준을 제공합니다. 사전 조립 전에는 절단 링과 스톱 링 사이에 틈이 있으며 사전 조립 중에 절단 링이 튜브에 물린 후에는 그 틈이 사라집니다. 이 간격이 있는지 없는지 여부는 사전 조립이 올바른지 판단하는 기준입니다. 즉, 라인에 있는 누구나 수행할 수 있는 흑백 시각적 판단이므로 매우 간단하고 신뢰할 수 있습니다.
EO-2는 절단 링 연결을 포기하지 않습니다. 가장 약한 링크를 수정합니다. XYOON EO-2 피팅은 엘라스토머 씰, 축방향 조립 위치 지정, 내장된 사전 조립 본체 및 대물렌즈 조립 검사 표시기를 추가함으로써 보다 안정적인 밀봉, 열악한 조건에 대한 더 나은 내성, 보다 쉬운 조립 및 낮은 유지 관리 비용을 제공하는 동시에 기존 절단 링과 완전히 상호 교환 가능합니다.
