수동 절단 링 사전 조립 플레어링 기계

수동 절단 링 사전 조립 플레어링 기계는 옥외 건설 현장, 모바일 유지 관리 워크스테이션 및 원격 건설 현장을 위해 설계된 맞춤형 수동 유압 파이프라인 처리 장비입니다. 이 장비에는 통합 수동 유압 펌프 스테이션이 통합되어 있어 전기 및 공기 압축기와 같은 외부 전원이 필요하지 않습니다. 또한 파이프라인의 두 가지 전처리 절차인 슬리브 사전 설치와 파이프 개구부 확장을 모두 다루고 있습니다. 시중의 일반 수동 기계, 저가형 단순 유압 사전 설치 장치 및 고정식 전기 사전 설치 장비와 비교하여 인건비 손실, 가공 정확도, 작업 조건 적응성 및 서비스 수명이라는 네 가지 측면에서 업계의 단점을 보완합니다. 건설기계, 선박, 옥외광산 등의 파이프라인 유지관리 및 운영에 꼭 필요하고 필수적인 지원장비입니다.

적용 분야 : KC-A02가 빛나는 곳

1.건설기계 현장정비

2. 공기 압축기 및 사출 성형기의 긴급 수리

3. 원격 위치의 디젤 엔진 파이프라인 점검

4. 현장 유압 스테이션 조립 및 수정

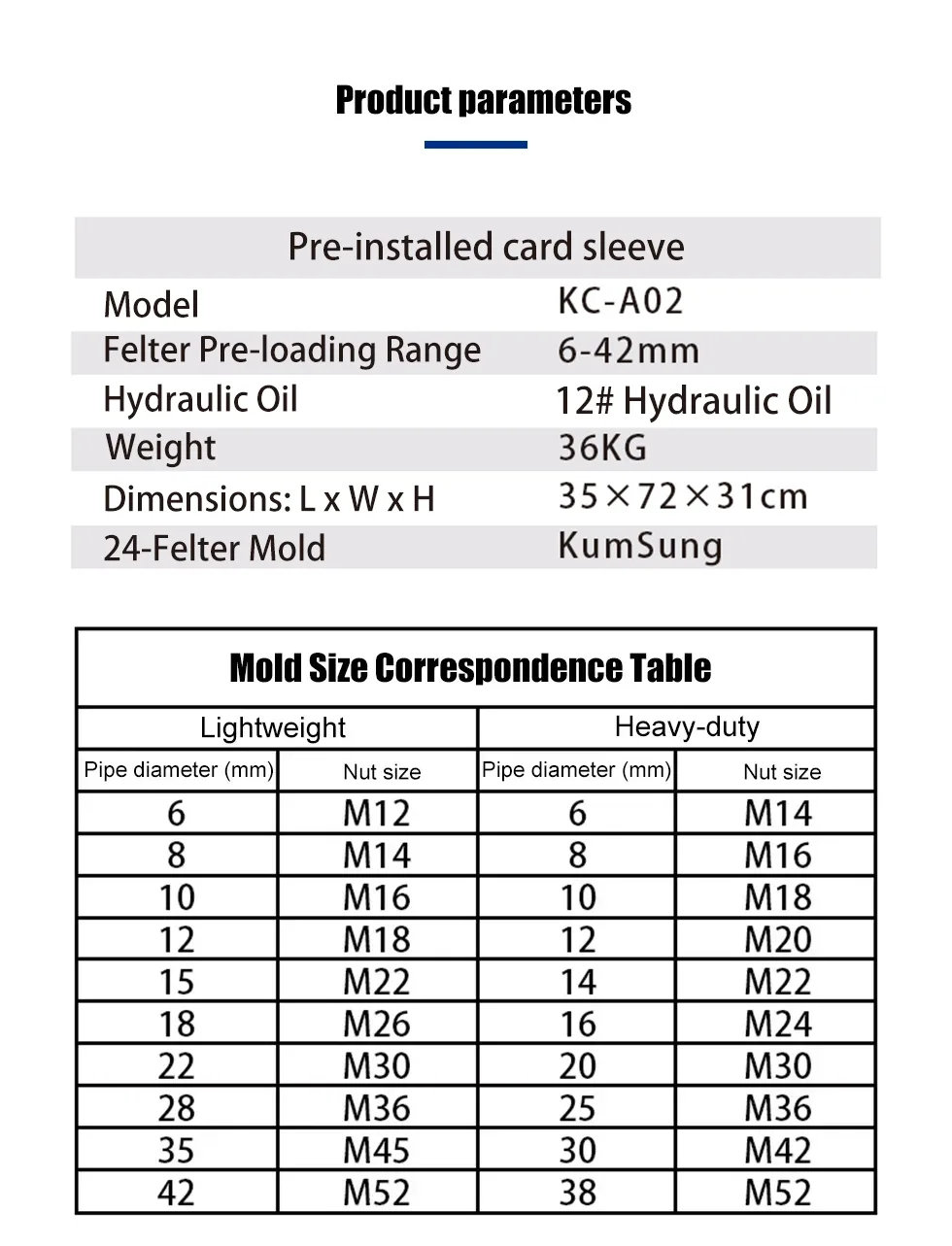

제품 매개변수

기본 구조 및 작동 원리

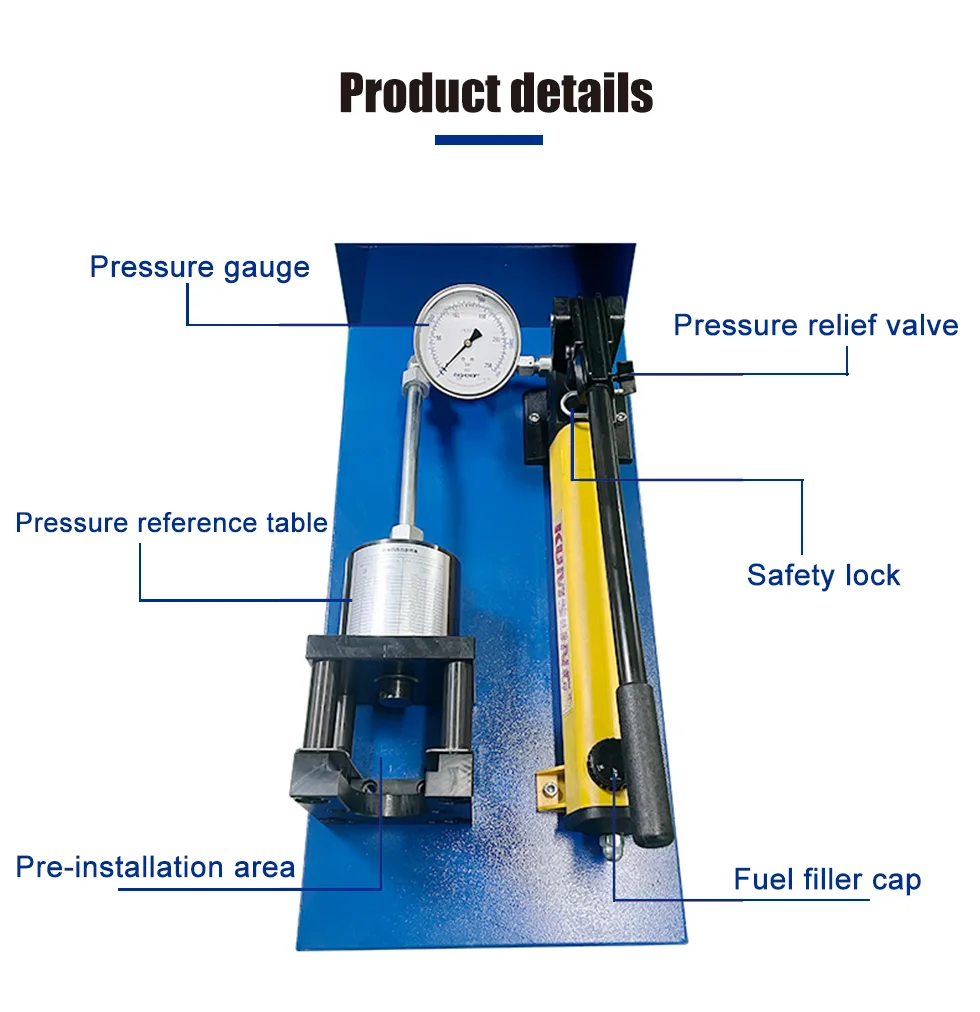

1. 전체 기계의 구성 요소

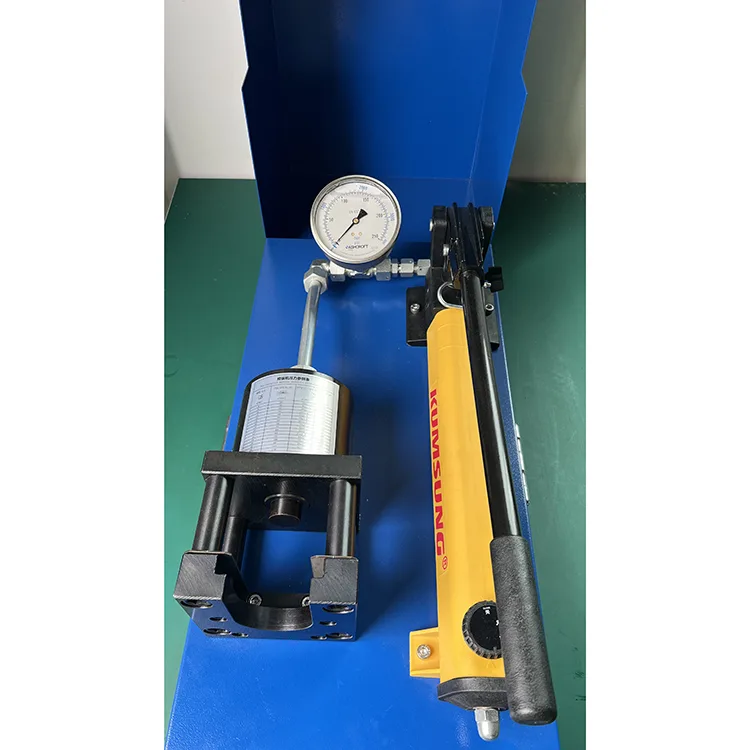

수동 절단 링 사전 조립 플레어링 기계는 독립적인 유압 동력 장치와 휴대용 수동 유압 펌프의 두 가지 핵심 모듈로 구성됩니다. 외부배선이나 중복 에어튜브가 없는 분할핏 조립구조를 채택하였습니다. 모든 유압 오일 회로는 펌프 본체 내에 완전히 통합되어 있습니다. 공장에서 출고되기 전에 내압 밀봉 테스트를 거칩니다. 포장을 풀면 추가 조립이나 디버깅 없이 바로 사용할 수 있습니다.

2. 핵심 작업 논리

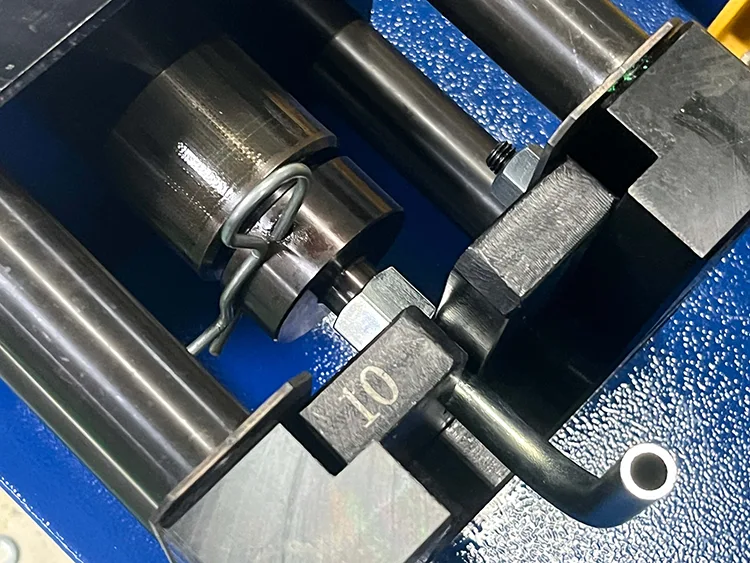

내부유압은 수동펌프를 수동으로 왕복운동시키고 가압함으로써 설정됩니다. 추력은 오일 회로를 통해 전달되어 슬리브의 사전 설치와 파이프 개구부 확장의 형성을 완료합니다. 압력 출력은 기계식 유압식 자동 잠금 모드입니다. 수동으로 압력을 멈춘 후 압력을 잠시 동안 유지하여 파이프 개구부가 튀어 오르거나 변형되는 것을 방지할 수 있습니다. 이는 스프링 리셋형 단순 수동공구와는 다릅니다.

이중 기능 통합 설계의 장점

1. 프로세스 통합으로 현장에서 운반되는 장비의 양을 줄입니다.

시중에 나와 있는 대부분의 기존 파이프라인 장비는 단일 기능이 사전 설치되어 있거나 단일 확장 기능을 갖고 있습니다. 현장 작업 중에는 두 개의 장치를 휴대해야 하므로 운송 공간을 차지하고 장비 관리 비용이 증가합니다. KC-A02는 슬리브의 사전 설치와 파이프 개구부의 확장을 하나의 장치로 구현하여 단일 작업으로 두 기능을 모두 사용할 수 있습니다. 출항 작업마다 하나의 장치만 휴대하면 되므로 긴급 차량 엔지니어링과 선박 기관실의 작은 보관 공간에 적합합니다.

2. 프로세스 매개변수가 동일하므로 파이프라인 일치 정도가 더 높아집니다.

장비 사전 설치 및 확장 금형은 ISO8434 유압 파이프라인 표준에 따라 균일하게 밀링됩니다. 동일한 파이프 재료의 설치 전 압축량과 확장 원뿔 각도 매개변수가 서로 일치하여 다른 기계로 처리하여 발생하는 파이프라인 맞춤의 과도한 공차를 피하고 소스에서 파이프라인 누출을 방지합니다.

작업 조건 적응성

1. 기존 전기소켓형 선조립 플레어링 기계의 문제점 해결

기존의 전기 소켓형 사전 조립 플레어링 기계는 전원 공급을 위해 전원 콘센트와 외부 공기 압축기에 의존해야 합니다. 원격 광산, 긴급 수리를 위한 옥외 도로, 해양 선박, 임시 이동식 건설 현장 등 전원 공급이 없는 시나리오에서는 전혀 사용할 수 없습니다. KC-A02에는 외부 동력이 필요하지 않으며 수동 유압 동력으로만 구동됩니다. 모든 지형과 전기가 없는 환경에서도 안정적으로 작동할 수 있습니다.

2. 인사 운영 시나리오에 대한 적응

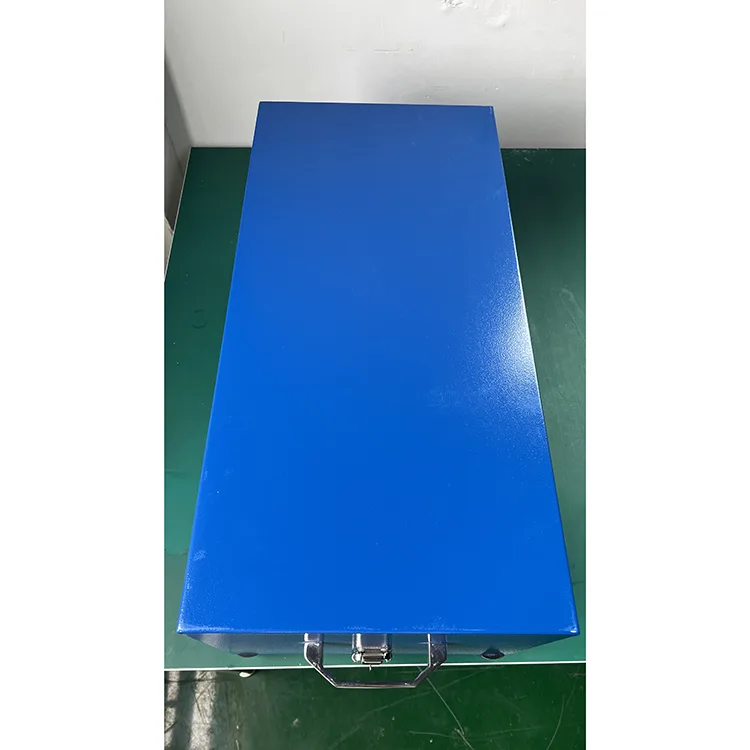

수동 절단 링 사전 조립 플레어링 기계는 주로 현장 파이프라인 기술자, 장비 유지 관리 팀 및 엔지니어링 아웃소싱 건설 팀을 위해 설계되었습니다. 기계는 가볍고 휴대 가능하며 도구 상자에 직접 배치하거나 차량에 휴대할 수 있어 분산형 파이프라인 유지 관리 및 소규모 파이프라인 현장 사전 제작 시나리오에 적합합니다.

인적자원 소비 및 처리정밀도 성능 비교

1. 순수한 수동 사전 설치 도구보다 인건비가 우수합니다.

기존 나사 압출 유형의 순수 수동 슬리브 사전 설치는 순수 기계적 나사 토크에 의존합니다. 대구경 파이프 1개를 사전 설치하려면 3명이 협력해야 하므로 작업 시간이 길고 작업자의 피로도가 매우 높습니다. 이 모델은 유압 증폭 구조를 채택하여 동일한 파이프 사전 설치에 대한 인적 자원 투입을 65% 줄입니다. 한 사람이 모든 사양의 파이프 처리를 독립적으로 완료할 수 있습니다.

2. 가공 정밀도를 전기 장비와 비교하여 설치 전 결함을 방지합니다.

직접 수동 사전 설치에는 고르지 않은 토크 제어 문제가 있습니다. 특히 DN25 이상의 대구경 배관의 경우 슬리브 물림 풀림, 배관벽 압착 긁힘 등의 위험이 높으며, 이로 인해 향후 고압 조건에서 배관의 누수 및 이탈이 발생할 수 있습니다. KC-A02 유압 보압 구조는 일정한 압출 스트로크를 유지할 수 있으며 완제품에 대한 적격 사전 설치 속도는 고정형 전기 슬리브 사전 설치 기계와 동일하여 대구경 사전 설치의 풀림 문제를 완전히 해결합니다.

차별화된 경쟁 제품의 핵심 강점

1. 펌프 본체 재질 및 내구성의 차이

대부분의 저가 유사 경쟁 제품은 일반적으로 주조 알루미늄 얇은 벽의 펌프 본체와 저가형 니트릴 고무 씰을 사용합니다. 3~6개월 사용 후 작동유 누출, 압력 완화, 펌프 본체 균열 등의 문제가 발생하기 쉽습니다. XYOON KC-A02는 45# 강철 일체형 단조 펌프 본체를 사용하며 NBR(니트릴 부타디엔 고무) 완전 밀폐형 밀봉 개스킷이 장착되어 있습니다. 공장 출고 시 정격 압력 1.5배 연속 2000회 압력 유지 테스트를 거치며 오일 누출이나 압력 완화 없이 서비스 수명이 일반 경쟁 제품의 2배 이상입니다.

2. 배관자재 가공사양의 차이

업계에서 사용되는 대부분의 수동 유압 사전 조립 도구는 경량 시리즈 플레어 슬리브(6~22mm)만 지원하며 고강도 유압 파이프라인과 호환되지 않습니다. 수동 절단 링 사전 조립 플레어링 기계는 경량 및 고강도 표준 플레어링 슬리브와 균일하게 호환되며 6mm ~ 42mm 범위의 파이프 직경을 처리할 수 있어 건설 기계, 광업, 화학 공학과 같은 다양한 산업의 혼합 파이프라인 사용 요구 사항을 충족합니다.

포괄적인 납품 및 원래 공장 판매 후 지원

이 장비는 해당 금형 사양, 유압 오일 보충 도구, 종이 기반 중국어 및 영어 작동 매뉴얼의 완전한 세트를 공장 표준으로 갖추고 있습니다. XYOON의 자체 공장 생산 능력을 바탕으로 비표준 금형 미세 조정이 지원됩니다. 2년 전체 기계 보증, 씰링 부품 1년 무료 교체를 제공하며 전 세계 고객은 원래 공장에서 예비 부품을 지원하는 것을 직접 신청할 수 있습니다.

FAQ

Q1: KC-A02는 스테인레스 유압파이프도 가공할 수 있나요?

A: 예, 표준 금형은 유압 이음매 없는 파이프의 두 가지 일반적인 유형인 탄소강 및 304 스테인리스강과 호환됩니다. 벽 두께가 2.5mm를 초과하는 두꺼운 특수 스테인레스 스틸 파이프는 금형 마모가 발생하기 쉽기 때문에 가공하지 않는 것이 좋습니다.

Q2: 사용하기 전에 유압유를 추가해야 합니까?

A: 수동 절단 링 사전 조립 플레어링 기계는 공장에서 출고될 때 내마모성 저온 유압 오일이 미리 채워져 있습니다. 제품 수령시 초기 주유는 필요하지 않습니다. 연간 유지보수 중이나 압력 누출이 있는 경우 46개의 마모 방지 유압 오일만 보충하면 됩니다.

Q3: 휴대용 전기 소켓 피팅 사전 조립 기계와 KC-A02 수동 사전 확장 통합 기계를 구별하는 방법은 무엇입니까?

A: 고정 작업장 및 장기간 안정적인 전원 공급 시나리오의 경우 휴대용 전기 모델이 선택됩니다. 전기가 없는 외딴 지역, 고고도 파이프라인, 선박 해상 유지 보수 및 산발적인 긴급 수리와 같은 시나리오의 경우 KC-A02 수동 사전 팽창 통합 기계를 직접 선택하십시오.

Q4: 국제 파이프라인 처리 표준을 준수합니까?

A: 전체 기계의 처리 매개변수는 ISO 8434 및 DIN 2353 국제 소켓 파이프 표준을 준수합니다. 장비 본체는 CE 인증을 통과했으며 유럽, 중동 시장으로 직접 수출할 수 있습니다.

Q5: 장기간 유지 시 펌프 폭발의 위험이 있습니까?

A: 펌프 본체에는 오버플로 및 압력 릴리프 밸브가 장착되어 있습니다. 정격 작동 압력에 도달하면 자동으로 압력이 해제됩니다. 과압펌프 폭발의 위험이 없으며, EU 기계설비 안전규정을 준수합니다.
