호스 유압 피팅

호스 유압 피팅은 유연한 호스를 펌프, 밸브, 실린더 및 견고한 튜브에 연결하여 유압 동력을 전달하는 동시에 진동, 열팽창 및 기계적 움직임을 흡수합니다. 제대로 설계되지 않은 피팅은 호스 파열, 솔기 누출 및 조기 부식으로 인해 비용이 많이 드는 가동 중지 시간과 안전 위험을 초래하는 경우가 많습니다.

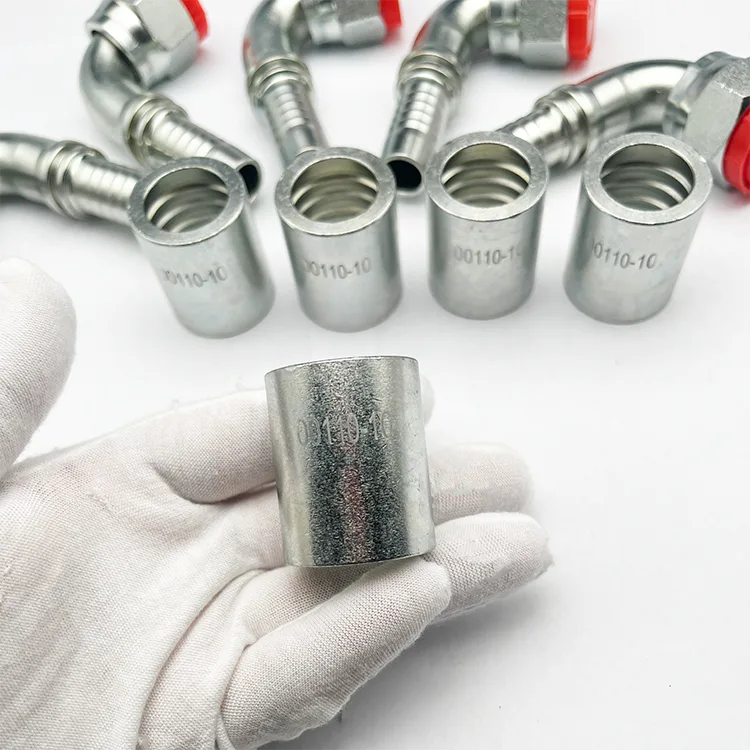

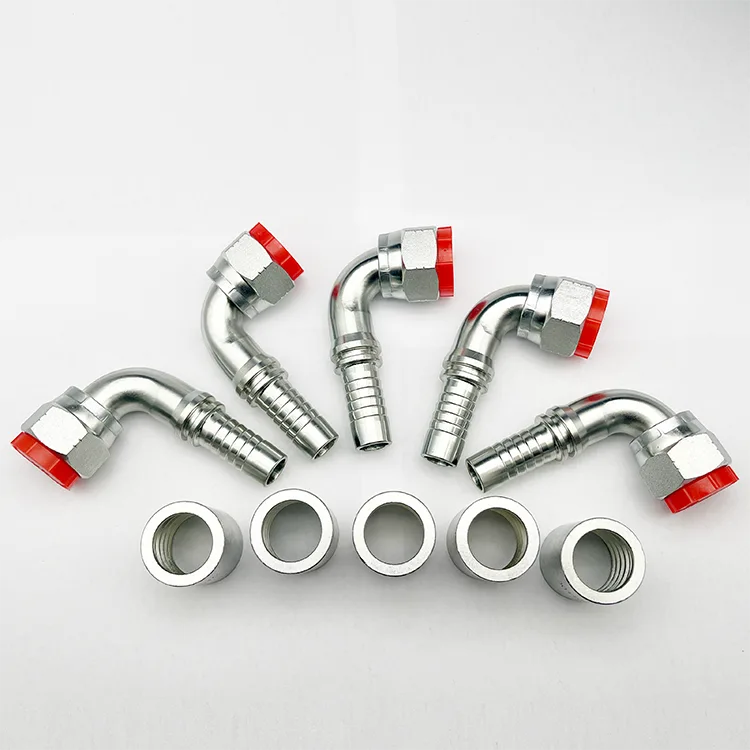

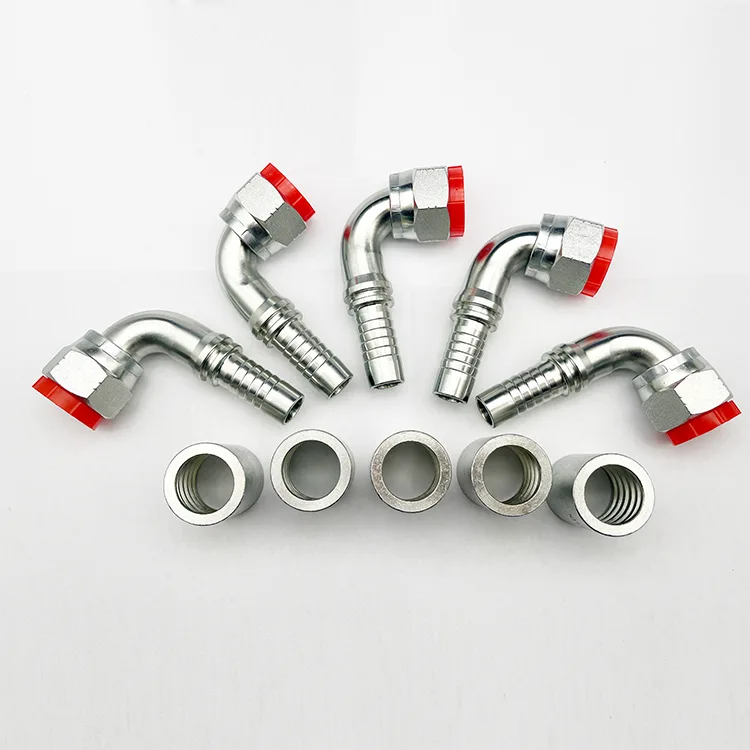

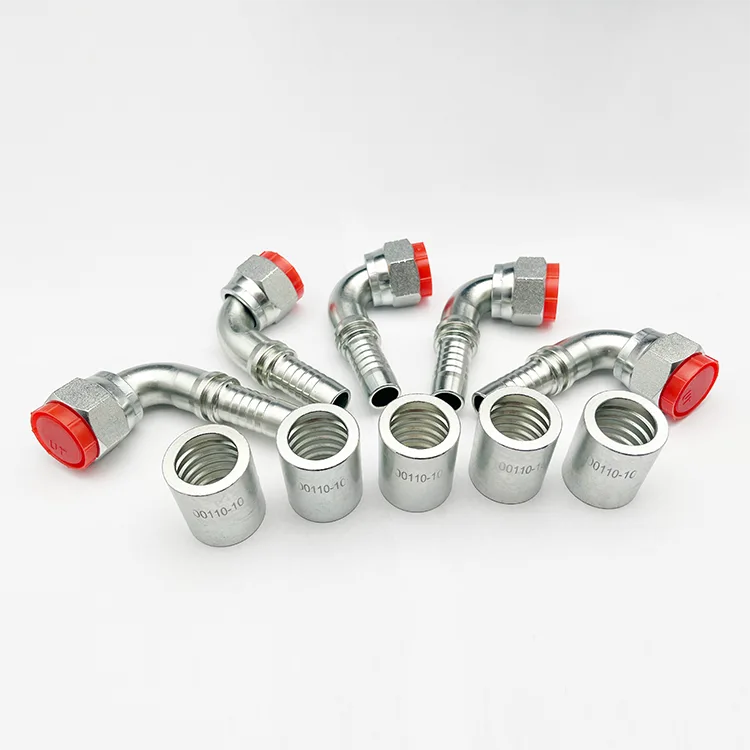

XYOON 호스 피팅은 정밀 가공된 스템과 크림프 슬리브로 구성됩니다. 사양에 맞게 압착하면 내부 바브가 호스 보강재에 깊게 물려 영구적인 고강도 기계적 인터록과 누출 방지 씰을 형성합니다. 모든 주요 글로벌 표준에서 사용 가능한 이 제품은 유연한 유압 라인을 위한 안정적인 연결 솔루션입니다.

핵심 장점

풀아웃 방지 바브 디자인:최적화된 다중 열 바브 프로파일이 호스 보강재에 고르게 물립니다. 인발 강도가 호스 파열 강도를 초과하므로 치명적인 블로우오프 오류가 발생하지 않습니다.

두꺼운 벽 압착 슬리브:균일한 압착 변형이 있고 압착 후 균열이나 스프링백이 발생하지 않는 더 무거운 게이지 슬리브입니다. 압력 맥동에도 일관된 클램핑력을 유지합니다.

정밀 밀봉 표면:접지된 씰링 콘과 면은 결합 구성요소에 대한 누출 없는 연결을 보장하며 장기간 진동 시 느린 흐름이 전혀 발생하지 않습니다.

전체 표준 범위:DIN 24° 콘, JIC 37° 플레어, NPT, BSPP/BSPT 및 ORFS 구성이 원스톱 소싱을 위해 모두 재고로 보유되어 있습니다.

내구성 있는 내식성:8~12μm 3가 아연 도금(패시베이션 포함), 실외 및 열악한 환경에 대한 500시간 이상의 염수 분무 저항성.

호스 유압 피팅의 일반적인 시나리오

건설 기계, 광산 장비, 사출 성형 기계, 농업 기계, 자재 취급, 해양 유압 장치, 유압 동력 장치.

인증 및 품질 보증

인증

ISO 9001:2015, CE PED 준수, ROHS 및 REACH 준수 재료, 요청 시 EN 10204 3.1 테스트 보고서 제공.

품질 관리 프로세스

1、Heat Batch별 원료 스펙트럼 분석 및 경도 검증.

2、매시간 진행 중인 치수 감사; 100% 실 통과/불진행 게이지 확인.

3, 밀봉 표면 프로파일 및 거칠기 검사.

4, 압착된 어셈블리에 대한 배치당 인발력 테스트.

5, 도금 결함 및 버에 대한 최종 육안 검사.

고유한 배치 번호로 완벽한 추적이 가능합니다.

자주 묻는 질문

Q1: 호스 피팅과 튜브 피팅의 차이점은 무엇입니까?

A: 호스 피팅은 호스 보강재를 고정하기 위해 주름진 슬리브와 가시 스템을 사용하여 유연한 고무 호스용으로 설계되었습니다. 튜브 피팅은 페룰 바이트 또는 나사 밀봉을 사용하는 견고한 금속 파이프용입니다. 호스 피팅은 진동과 움직임을 흡수합니다. 튜브 피팅은 견고하고 영구적인 연결을 제공합니다.

Q2: 압착 데이터와 사양을 제공합니까?

답: 그렇습니다. 각 호스 유압 피팅에는 압착 직경 및 압착력 사양을 포함하여 일치하는 압착 데이터가 함께 제공됩니다. 당사는 귀하의 압착 장비와 올바른 조립을 보장하기 위해 자세한 압착 차트와 기술 문서를 제공합니다.

Q3: 이 피팅과 호환되는 호스 유형은 무엇입니까?

A: 당사의 피팅은 표준 와이어 브레이드 유압 호스 및 나선형 호스와 호환됩니다. 특정 호스 브랜드 및 구성에 대해서는 당사 기술팀에 문의하여 호스 사양을 문의하시기 바랍니다.

Q4: 해양 환경에서 탄소강 피팅을 사용할 수 있습니까?

A: 8-12μm 3가 아연 도금 및 패시베이션 처리된 탄소강 피팅은 500시간 이상의 염수 분무 저항성을 제공하여 일반적인 실외 사용에 적합합니다. 장기간 해양 또는 고염분 노출의 경우 최대 내식성을 위해 SS316L 스테인레스 스틸 피팅을 권장합니다.

Q5: JIC 37°와 DIN 24° 호스 피팅의 차이점은 무엇입니까?

A: JIC 37° 플레어는 37° 밀봉 각도를 갖는 미국 표준으로 북미 유압 시스템에 널리 사용됩니다. DIN 24° 콘은 유럽 및 아시아 기계에서 일반적으로 사용되는 24° 밀봉 각도를 갖는 독일 표준입니다. 둘 다 적절하게 조이면 안정적인 금속 간 밀봉을 제공합니다.
