기사 요약:안정적인 유압 튜브 연결은 피팅 본체에만 의존하는 것이 아닙니다. 제대로 선택된탄소 유압 슬리브튜브 연결을 강화하고, 하중 분산을 개선하고, 금속 간 밀봉을 지원하고, 진동이나 조립 응력으로 인한 누출 위험을 줄일 수 있습니다. 이 가이드에서는 산업용 유압 시스템의 작동 원리, 사양, 장점, 적용, 설치 고려 사항 및 선택 요소에 대해 설명합니다.

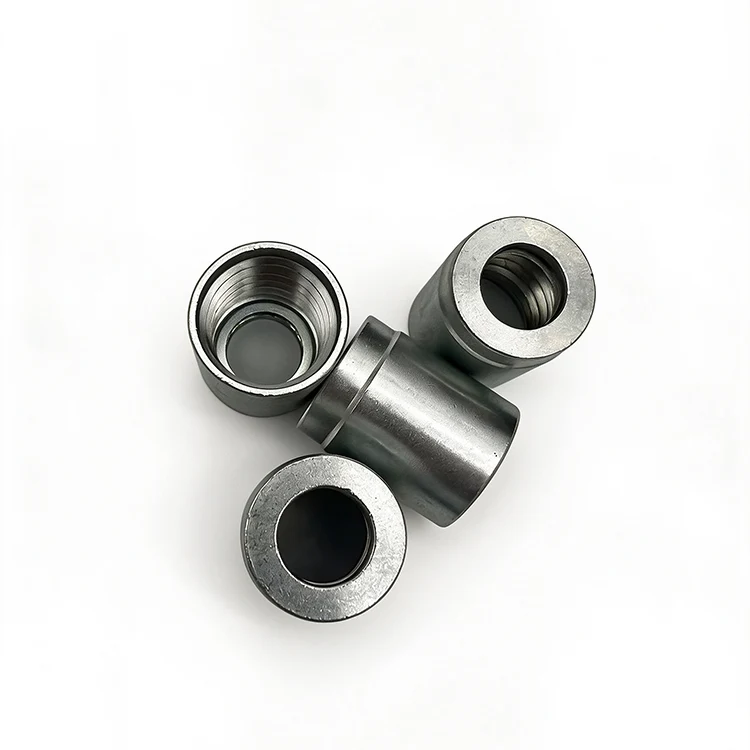

A 탄소 유압 슬리브압축 튜브 피팅에 사용되는 정밀 가공 바이트형 부품입니다. 이는 피팅 본체 및 너트와 함께 작동하여 심리스 강철 튜빙과 유압 피팅 사이를 안전하게 연결합니다. 조립 중에 축 방향 압축으로 인해 슬리브의 절단 모서리가 튜브 벽에 물려 기계적으로 잠긴 금속 간 연결이 생성됩니다.
용접 연결과 달리 이 디자인은 일반 설치 중에 열간 작업이 필요하지 않습니다. 따라서 안정적인 조립, 유지 관리 접근, 진동 저항 및 일관된 밀봉 성능이 중요한 유압 시스템에 유용합니다.
산업 구매자에게는 제조업체 선택도 마찬가지로 중요합니다.시윤표준 공급 및 산업 조달 옵션과 함께 DIN 2353 및 ISO 8434-1 요구 사항에 맞춰 설계된 탄소강 유압 슬리브를 생산합니다.
이 제품은 DIN 2353 L 및 S 시리즈 응용 분야에 사용할 수 있으며 고압 유압 튜브 연결용으로 설계되었습니다. 구성 및 시스템 조건에 따라 정격 작동 압력은 최대 630bar에 도달할 수 있습니다.
작동 원리는 제어된 기계적 변형을 기반으로 합니다. 필요한 조립 절차에 따라 피팅 너트를 조이면 슬리브가 피팅 콘에 대해 축 방향으로 움직입니다. 그 최첨단은 이음매 없는 강철 튜브의 외부 표면을 점진적으로 관통합니다.
이는 몇 가지 중요한 기계적 효과를 생성합니다.
올바른 튜브 준비가 필수적입니다. 절단 정확도, 디버링, 청결도, 튜브 치수, 슬리브 호환성 및 조립 절차가 모두 최종 연결에 영향을 미칩니다. 고품질 슬리브는 잘못 준비된 튜브나 맞지 않는 피팅을 보완할 수 없습니다.
유압 슬리브를 비교할 때 엔지니어는 재료 그 이상을 살펴봐야 합니다. 표준, 압력 등급, 표면 처리, 내식성, 치수 호환성 및 재조립 능력은 모두 장기적인 성능에 영향을 미칩니다.
| 매개변수 | 사양 | 공학적 중요성 |
|---|---|---|
| 재료 | 고강도 탄소강 | 유압 튜브 연결을 위한 구조적 강도 제공 |
| 적용 가능한 표준 | DIN 2353 L/S, ISO 8434-1 | 표준화된 치수 호환성 지원 |
| 압력 등급 | 최대 630bar/63MPa | 까다로운 고압 유압 응용 분야에 적합 |
| 표면 처리 | 8~12μm 아연 도금 또는 흑색 인산염 | 표면 보호 및 적용 유연성 제공 |
| 염수 분무 저항 | 500시간 이상 | 부식성 환경 노출에 대한 저항력 향상 |
| 재조립 | 적절한 조건에서 2~3회 | 유지 관리 및 서비스 요구 사항 지원 |
| 품질 시스템 | ISO 9001:2015 | 통제된 제조 및 품질 관리 지원 |
실제 압력 성능은 항상 튜브 재질, 튜브 치수, 피팅 구성, 온도, 작동 매체 및 전체 유압 시스템 설계와 함께 평가되어야 합니다. 구성 요소의 최대 게시 등급은 전체 조립 시스템의 허용 등급으로 자동 처리되어서는 안 됩니다.
유압 장비는 종종 상당한 압력 변동 하에서 작동합니다. 올바르게 조립된 바이트형 연결은 까다로운 유압 회로에 사용할 수 있는 기계적으로 유지되는 튜브 인터페이스를 제공합니다. XYOON의 탄소강 슬리브 제품군은 최대 630bar의 작동 압력을 적용할 수 있도록 설계되었습니다.
최첨단은 중요한 기능 영역입니다. 정밀 가공은 튜브 벽과의 결합을 제어하는 데 도움이 되며 일관된 치수는 반복 가능한 조립을 지원합니다. 이는 동일한 기계에 여러 개의 유압 연결을 설치해야 하는 경우 특히 중요합니다.
탄소강은 유용한 기계적 강도를 제공하는 반면, 표면 처리는 내환경성을 향상시킵니다. XYOON은 코팅 두께가 8~12μm이고 염수 분무 저항이 500시간 이상인 아연 도금 버전을 제공합니다. 특정 고온 또는 무급유 응용 분야에는 흑색 인산염 처리도 가능합니다.
DIN 2353 및 ISO 8434-1 치수와의 호환성으로 소싱, 유지 관리 및 교체가 단순화됩니다. 장비 제조업체 및 유지 관리 팀의 경우 표준화된 구성 요소를 사용하면 개별 연결 부품 교체와 관련된 복잡성을 줄일 수 있습니다.
정상적인 조건에서 절삭날이 손상되지 않은 경우 슬리브는 약 2~3회의 재조립 주기를 지원할 수 있습니다. 이는 유압 장비에 검사, 구성품 교체 또는 파이프라인 유지 관리가 필요한 경우 유용할 수 있습니다.
컴팩트한 디자인과 고압 연결 특성으로 인해 탄소강 유압 슬리브는 광범위한 유체 동력 장비에 적합합니다.
바닷물, 염화물이 풍부한 환경 또는 공격적인 화학 매체에 노출된 응용 분야의 경우 엔지니어는 탄소강이 적절한지 평가해야 합니다. 이러한 환경에서는 304 또는 316 등급과 같은 스테인리스강 대체품이 보다 적합한 내식성을 제공할 수 있습니다.
올바른 슬리브를 선택하려면 공칭 파이프 직경을 일치시키는 것 이상이 필요합니다. 조달 및 엔지니어링 팀은 주문하기 전에 전체 연결 시스템을 평가해야 합니다.
조립하기 전에 튜브는 깨끗하고 올바르게 절단되어야 하며 과도한 버나 표면 손상이 없어야 합니다. 슬리브와 결합 구성품도 검사하여 오염이나 변형이 있는지 검사해야 합니다. 조립하는 동안 시각적인 판단에만 의존하기보다는 제조업체가 지정한 설치 절차와 토크 요구 사항을 따르십시오.
대규모 생산 프로젝트의 경우 제어된 튜브 준비 및 표준화된 조립 절차를 사용하면 여러 연결에서 일관성을 향상시키는 데 도움이 될 수 있습니다.
유압 연결 구성요소는 작을 수 있지만 치수 정확도는 시스템 신뢰성에 직접적인 영향을 미칩니다. XYOON은 원자재 검사, 정밀 CNC 가공, 최첨단 검사, 경도 테스트, 표면 처리 검증 및 배치 수준 치수 검사를 포괄하는 생산 품질 프로세스를 설명합니다.
제조업체는 또한 생산 배치를 고유한 배치 번호로 추적할 수 있으며 품질 시스템이 ISO 9001:2015 인증을 받았으며 제품은 DIN 2353 및 ISO 8434-1 요구 사항을 준수하도록 설계되었다고 명시합니다.
산업 구매자의 경우 공급업체 서비스는 부품 사양만큼 중요할 수 있습니다. XYOON은 정기적인 공급을 위한 표준 크기, 맞춤형 크기 생산, 기술 지원, 배치 추적성, 요청 시 샘플 및 제조 결함에 대한 12개월 보증을 제공합니다.
따라서 구매자는 유압 슬리브 공급업체를 평가할 때 제품 성능과 공급업체가 일관된 치수, 문서, 기술 지원 및 반복 공급을 제공할 수 있는 능력을 모두 고려해야 합니다.
압축 튜브 피팅의 바이트형 부품으로 사용됩니다. 조립하는 동안 이음매 없는 강철 튜브의 외벽을 잡고 기계적으로 안전하고 누출 방지 유압 연결에 기여합니다.
예. XYOON 탄소 유압 슬리브는 DIN 2353 및 ISO 8434-1 요구 사항에 따라 설계되었으며 호환 가능한 표준화된 압축 피팅 시스템용으로 제작되었습니다.
시윤 제품의 지정된 압력 등급은 최대 630bar(63MPa)입니다. 그러나 전체 유압 어셈블리의 허용 작동 압력은 튜브, 피팅, 온도, 매체 및 시스템 설계도 고려해야 합니다.
정상적인 조건에서는 절삭날이 손상되지 않은 상태에서 약 2~3회의 재조립 주기가 지원됩니다. 변형, 과도한 마모 또는 손상이 있는 구성 요소는 교체해야 합니다.
이 제품은 8~12μm 아연 도금 및 흑색 인산염 처리가 가능합니다. 적절한 옵션은 작동 온도, 부식 노출 및 적용 환경에 따라 다릅니다.
탄소강은 해양 또는 염수 분무 환경에서 추가적인 고려가 필요할 수 있습니다. 바닷물이나 염화물이 풍부한 환경에 장기간 노출되는 경우 316과 같은 스테인레스강 등급의 내식성이 향상되었는지 평가해야 합니다.
예. 정기적인 조달을 위해 표준 크기를 사용할 수 있는 반면, 특정 엔지니어링 요구 사항에 맞게 맞춤형 크기를 생산할 수 있습니다. XYOON에 따르면 맞춤 사이즈는 일반적으로 영업일 기준 약 15~20일이 소요됩니다.
잘 설계된 탄소강 슬리브는 고압 유압 튜브 연결의 신뢰성에 중요한 역할을 할 수 있습니다. 제어된 물림 동작, 표준화된 치수, 표면 보호 및 유지 관리 친화적인 재조립을 결합하여 건설 기계, 공작 기계, 유압 동력 장치, 농업 장비 및 기타 산업 시스템을 위한 실용적인 연결 솔루션을 제공합니다.
표준화된 유압 연결 부품을 찾는 구매자를 위해 XYOON은 최대 630bar의 압력 등급, 다양한 표면 처리 옵션, 배치 추적성 및 기술 지원을 갖춘 DIN 2353 및 ISO 8434-1 요구 사항을 기반으로 하는 탄소강 슬리브를 제공합니다. 표준 구성요소를 소싱하거나 맞춤형 유압 연결 솔루션을 개발하는 경우,저희에게 연락주세요시윤 팀과 튜브 사양, 작동 조건, 필요한 수량 및 적용 요구 사항을 논의합니다.
