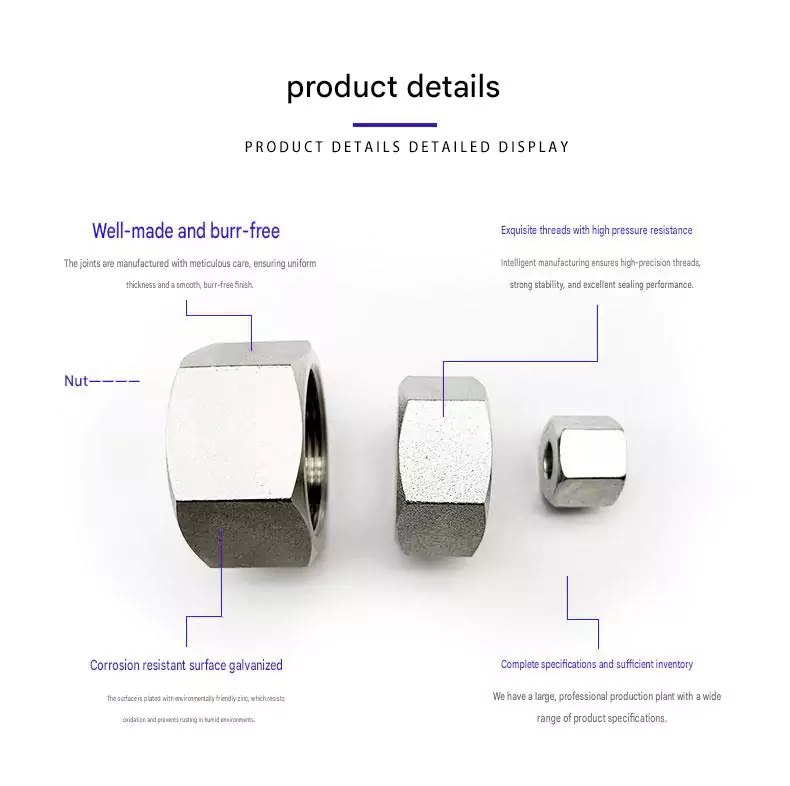

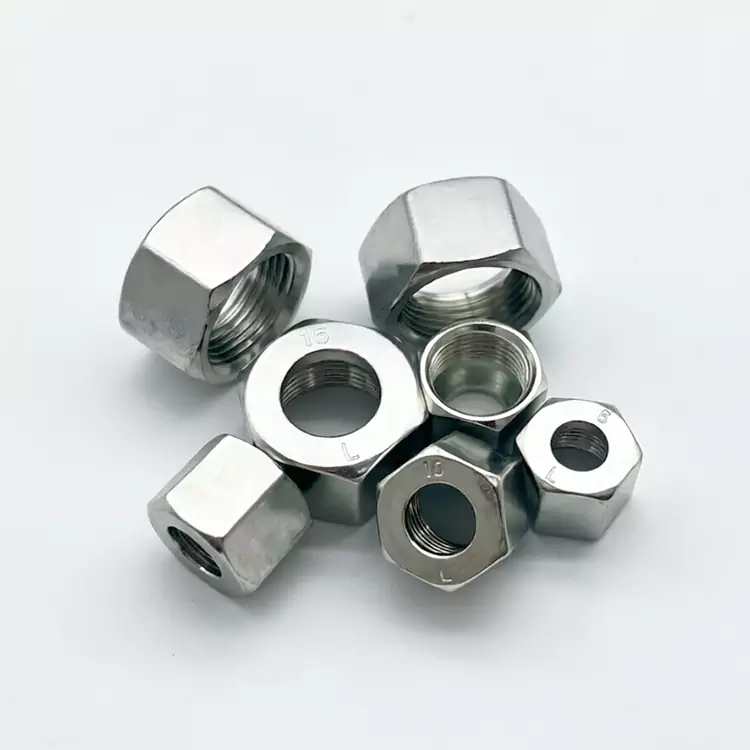

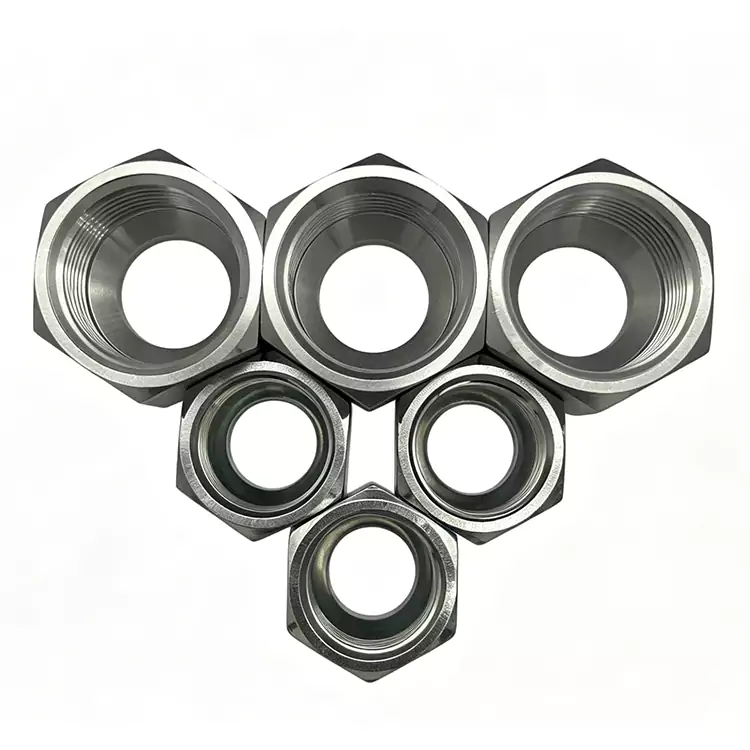

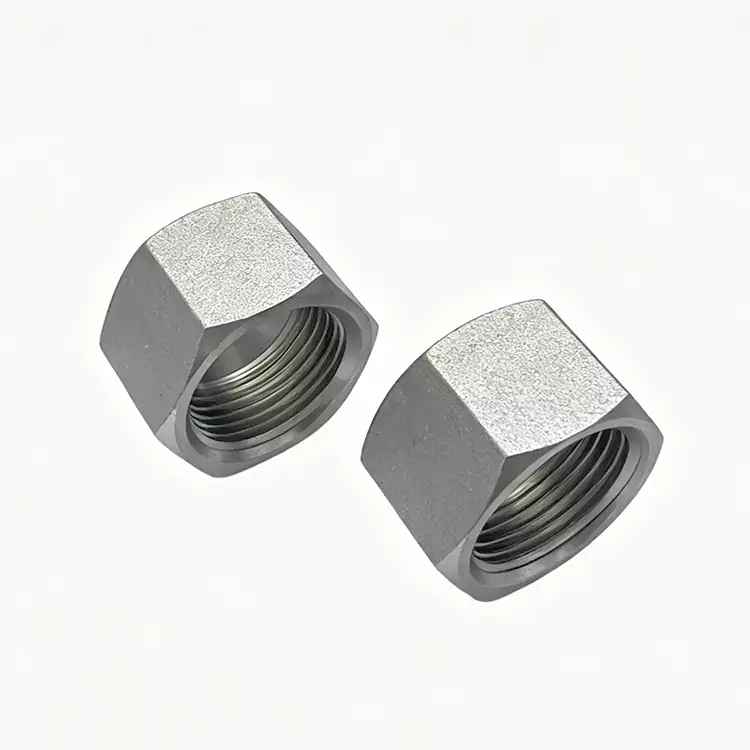

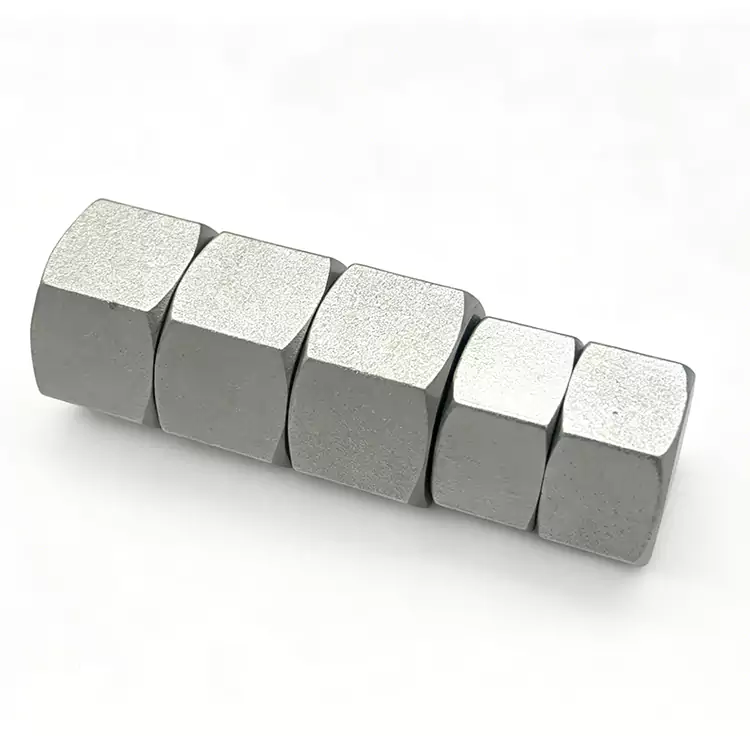

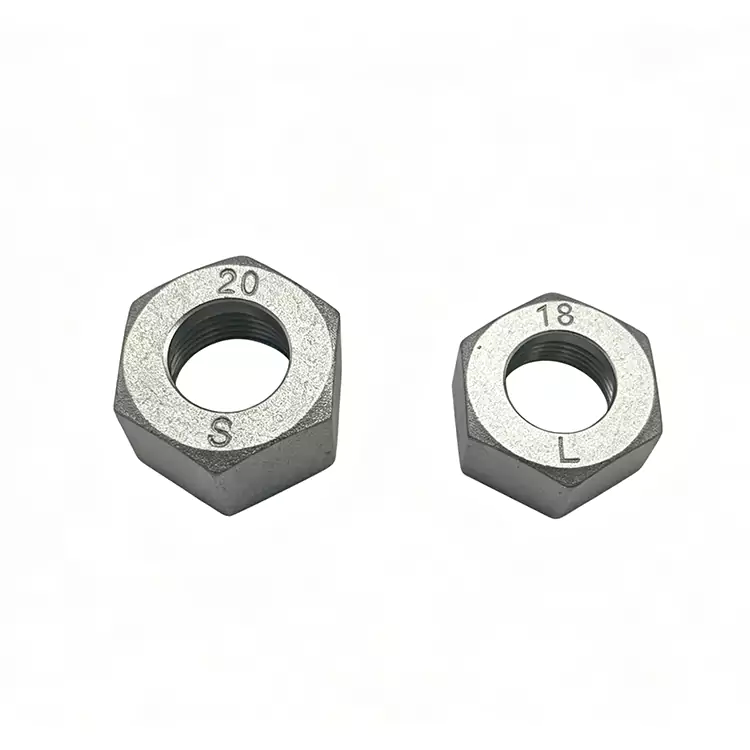

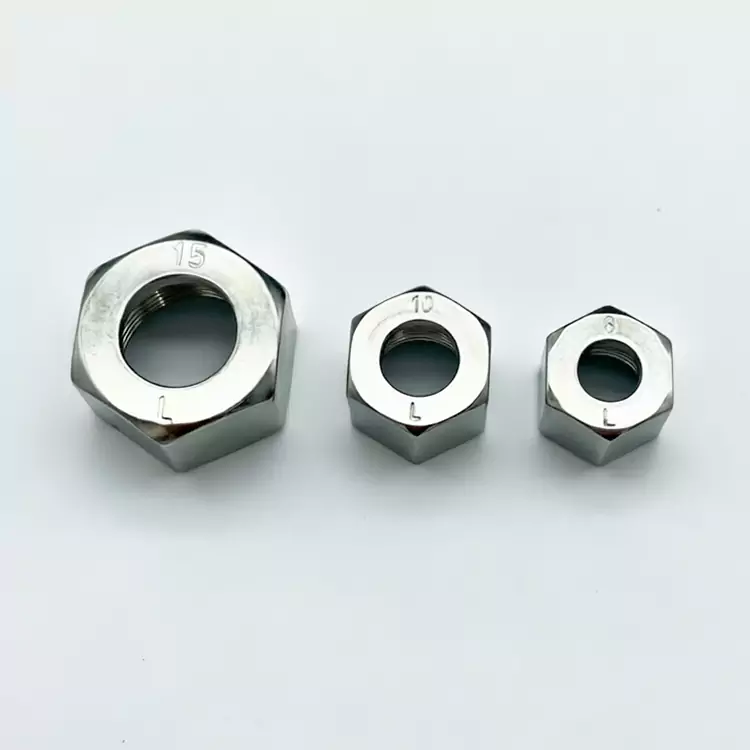

정밀 유압 페룰 너트는 고압 유압 파이프라인 시스템을 위한 고정밀 고정 부품입니다. 정밀한 냉간단조 기술로 제작되었으며 전체 공차는 ±0.02mm 이내로 제어됩니다. 이 제품은 탄소강과 스테인리스강의 두 가지 재질 시리즈로 제공됩니다. 이는 DIN 및 ISO와 같은 국제 파이프라인 표준을 엄격히 준수하며 63MPa 고압 조건에서 파이프라인의 누출 없는 견고한 연결을 달성할 수 있습니다. 공장의 페룰 사전 설치 장비와 호환되고 조립 정확도가 높으며 배치 도매 및 OEM 맞춤화 처리를 지원하며 사출 성형 기계, 건설 기계, 풍력 장비 등과 같은 다양한 산업용 유압 파이프라인 매칭 및 교체 시나리오에 널리 적용 가능합니다.
정밀 유압 페룰 너트는 유압 파이프라인 연결 시스템에 없어서는 안 될 코어 고정 부품입니다. 캡과 조인트바디와 결합하여 사용됩니다. 너트를 조일 때 축 방향 압축력을 가함으로써 캡이 탄성 변형되어 강관 외벽에 단단히 고정됩니다. 동시에 캡의 외부 원추형 표면이 조인트 본체의 내부 원추형 표면에 밀착되어 강관과 조인트 사이의 비용접, 고강도, 밀봉성이 높은 견고한 연결을 실현합니다.
전통적인 용접 연결과 달리 페룰 너트는 열간 작업이 필요하지 않습니다. 설치 과정이 간단하고 빠르며, 파이프라인을 손상시키지 않고 반복적으로 분해할 수 있습니다. 용접 슬래그 오염, 파이프라인 변형 및 용접으로 인한 응력 집중과 같은 문제를 효과적으로 방지하여 현대 고압 유압 시스템의 용접 연결을 대체하는 주류 솔루션이 됩니다.
|
매개변수 항목 |
상세사양 |
|
재료 |
304 스테인리스 강, 316L 스테인리스 강, 45# 탄소강, 20# 탄소강 |
|
적용 강관 외경 |
4mm - 42mm |
|
작동 압력 |
최대 63MPa(강관 벽 두께에 따라 다름) |
사출 성형 기계 산업: 유압 동력 장치, 금형 클램핑 메커니즘 및 사출 메커니즘을 위한 파이프라인 연결
엔지니어링 기계 산업: 굴삭기, 로더 및 크레인의 유압 시스템
풍력 산업: 풍력 터빈의 유압 피치 시스템 및 요 시스템
조선 산업: 해양 유압 조향 기어, 윈들러스 및 해치 커버 유압 시스템
야금 산업: 강철 압연 장비 및 연속 주조 장비의 유압 파이프라인
공기 압축기 산업: 오일-가스 분리 시스템 및 스크류 공기 압축기의 냉각 시스템
이 정밀 유압 페룰 너트는 DIN 2999, ISO 8434 및 ISO 8437-1의 국제 통합 표준을 완벽하게 준수하여 생산됩니다. 나사 피치, 내경 및 외경 치수, 조립 공차가 모두 표준화되고 통일되어 있습니다. 이는 유압 커넥터 및 파이프라인 액세서리의 주류 글로벌 브랜드와 완전히 상호 교환 가능하고 호환 가능합니다. 고객 현장에서 2차 드릴링, 나사산 수정 또는 조정이 필요하지 않습니다. 직접 연결 및 조립이 가능하므로 엔지니어링 설치 및 장비 유지 관리의 효율성이 크게 향상됩니다.
공장은 ISO9001 품질 관리 시스템을 통해 생산 공정을 엄격하게 통제합니다. 각 제품 배치는 경도 테스트, 나사 공차 전체 검사, 고압 씰링 시뮬레이션 테스트를 거쳐 결함이 있는 제품이 배치로 배송되지 않도록 합니다. 통관, 공장 검사, 프로젝트 파일 보관 및 승인에 대한 해외 고객의 요구를 충족하기 위해 맞춤형 공장 검사 보고서, 자재 추적성 인증서 및 규정 준수 자격 문서를 제공할 수 있습니다.
조립 중에는 분할된 사전 조임 방법을 채택해야 합니다. 나사산 미끄러짐, 너트 변형 또는 장비 진동 및 풀림으로 이어지는 사전 조임 부족을 방지하기 위해 한꺼번에 강제로 조이는 것은 금지됩니다. 동시에 표준 벽 두께의 강관도 일치해야 합니다. 얇거나 두꺼운 비표준 파이프 재료로 인해 슬리브가 단단히 맞지 않아 밀봉이 불안정해지고 숨겨진 누출 문제가 발생합니다.
일상적인 장비 점검에서는 기계적 진동 및 고주파 진동이 발생하는 위치에서 너트의 조임 상태를 확인하는 데 중점을 둡니다. 실 끼임 및 녹을 유발하는 부식성 매체가 장기간 축적되는 것을 방지하기 위해 실 표면의 기름 얼룩, 먼지, 불순물을 정기적으로 청소하십시오. 장기간 유휴 상태인 장비 배관의 경우, 향후 분해 및 조립에 어려움이 없도록 접합부 습기 및 녹 방지를 위한 보호 조치를 취해야 합니다.
적절한 설치, 표준 파이프 매칭 및 정격 압력 작동 조건 하에서 당사의 정밀 유압 페럴 너트는 12개월 공장 보증을 받을 수 있습니다. 원자재 결함, 과도한 가공 공차, 공장 성능 결함으로 인한 씰링 불량, 나사산 손상, 조립 불량 등은 모두 무료로 교체하거나 보완할 수 있습니다.
과압 조건, 파이프 불일치, 사람에 의한 난폭한 분해 또는 무단 개조로 인해 발생한 부품 손상에는 보증이 적용되지 않습니다. 판매 전에 작업 조건을 자유롭게 선택하고 자재 매칭에 대한 기술 지침을 제공하여 소스에서 구매 및 사용 위험을 피할 수 있습니다.
Q1: 정밀 유압 페룰 너트를 재사용할 수 있습니까?
A: 올바른 설치 및 분해 조건에서 페럴 너트를 재사용할 수 있지만 밀봉 성능을 보장하기 위해 매번 페럴을 교체하는 것이 좋습니다.
Q2: 페럴 너트의 작동 압력은 파이프 크기에 따라 어떻게 달라지나요?
A: 작동 압력은 주로 페럴 너트 자체가 아니라 강관 벽 두께와 재질에 따라 결정됩니다. 일반적으로 파이프 직경이 작을수록 더 높은 압력을 견딜 수 있습니다.
Q3: 페룰 너트를 올바르게 설치하는 방법은 무엇입니까?
답변: - 튜브 끝이 정사각형이고, 버가 없고 깨끗한지 확인하십시오.
- 너트와 페룰을 올바른 순서로 튜브 위로 밀어 넣습니다.
- 튜브를 피팅 본체에 완전히 삽입합니다.
- 너트를 단계별로 조이십시오: 손 조임 → 사전 조임 → 최종 토크(토크 렌치 사용).
- 페럴 결합을 확인하십시오(축 이동 없음).
Q4: 설치 중에 나사산 너트가 걸리거나 잠기는 이유는 무엇입니까?
A: 주요 원인은 나사산에 남아 있는 불순물, 과도한 일회성 조임력, 부품 사양 불일치 등입니다. 설치 전 실의 얼룩을 제거하고 분할된 사전 조임 방법을 사용하여 조립해야 합니다. 우리 공장의 너트는 나사 정밀도가 높고 표면 조도가 우수하여 반복적인 분해 걸림 및 나사 잠금 가능성을 크게 줄일 수 있습니다.
Q5: 탄소강 슬리브 너트를 실외의 습한 환경에서 직접 사용할 수 있습니까?
A: 장기간 사용을 권장하지 않습니다. 탄소강 소재는 습기와 녹 방지에 대한 저항력이 약합니다. 실외의 습도가 높고 비오는 환경은 산화 및 녹이 발생하기 쉬우므로 분해가 어렵고 밀봉 안정성이 저하됩니다. 실외 및 습한 환경에서는 304 또는 316L 스테인리스 스틸 모델이 선호됩니다. 사용하기에 더 안정적이고 내구성이 있습니다.
Q6: 당사 공장의 슬리브 너트와 자체 슬리브 사전 조립 기계가 완벽하게 호환됩니까?
A: 완벽하게 호환됩니다. 모든 슬리브 너트는 당사의 사전 조립 장비와 동기화되어 교정 및 테스트되었습니다. 사전 압착 스트로크 및 조립 공차는 매우 일관되어 표준화된 사전 조립 효과를 달성하고 균일한 파이프라인 조립 정확도를 보장하며 호환되지 않는 부품으로 인한 밀봉 편차 및 누출 위험을 완전히 방지합니다.
